Руководство по эксплуатации J70

Батарея

Общее описание

J70 летает на батарее CTB ёмкостью 29 000 мА·ч с цельным корпусом. Каждый элемент охлаждается отдельно, площадь охлаждения в 7 раз больше обычной, поэтому батарея быстро остывает и дольше служит. Отдельные разъёмы для заряда и разряда не дают контактам перегреваться летом.

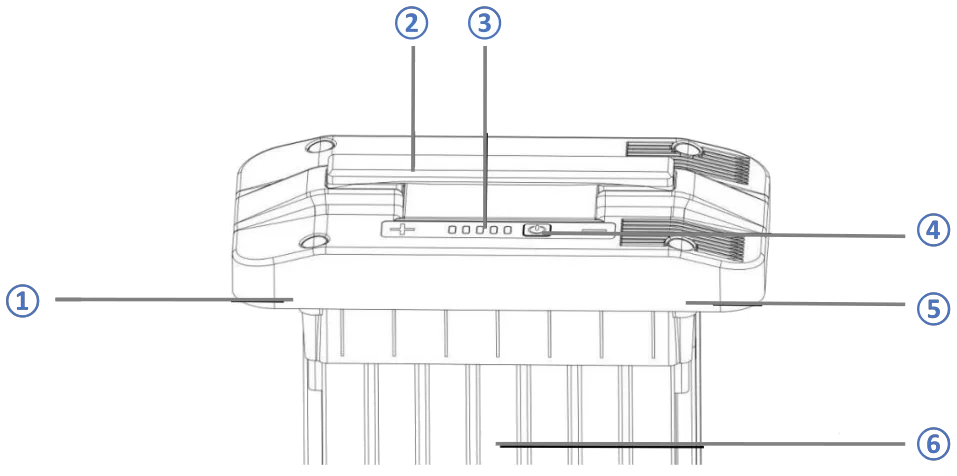

Устройство

1. Плюсовой разъём · 2. Ручка · 3. Индикаторы (слева направо: уровень заряда LED1–LED4, индикатор неисправности) · 4. Кнопка питания · 5. Минусовой разъём · 6. Элементы с раздельным охлаждением

Что умеет EAV-CTB29000A

1. Показывает заряд. Короткое нажатие кнопки, и индикаторы показывают уровень.
2. Охлаждается при зарядке. Радиатор зарядного устройства держит батарею в рабочем диапазоне, ниже 60 °C.
3. Общается с приложением. Напряжение и заряд видны в приложении зарядного устройства в реальном времени.
4. Запоминает нарушения. Заряд и разряд при высокой или низкой температуре, превышение тока, долгое хранение в заряженном состоянии записываются в журнал.
5. Сообщает о сбое зарядки. При сбое перезапустите батарею и зарядное устройство. Не помогло — действуйте по подсказке приложения.
6. Балансирует элементы сама, когда это нужно.
7. Саморазряжается для хранения. Полностью заряженная батарея, пролежав больше пяти дней, сама сбрасывает около 40 % заряда.
8. Подбирает ток зарядки по температуре элементов (с фирменным зарядным устройством) и защищает себя от перегрева и переохлаждения.
9. Выравнивает температуру между элементами.
10. Защищена от неправильного подключения. Разъёмы «плюс» и «минус» разные, перепутать их нельзя.

Использование

Включение и выключение

Включить. На спящей или выключенной батарее удерживайте кнопку дольше 3 с, пока все индикаторы не замигают. Пока они мигают, нажмите кнопку коротко (0,1–1 с), и батарея включится.

• Если во время мигания не нажать, батарея останется выключенной.
• Слишком долгое или слишком короткое нажатие тоже её не включит.

Выключить. На включённой батарее удерживайте кнопку дольше 3 с, дождитесь быстрого мигания и нажмите коротко (0,1–1 с).

• Если во время мигания не нажать, батарея останется включённой.
• Слишком долгое или слишком короткое нажатие тоже её не выключит.

В поле это выглядит так: подключили батарею к дрону, долгое нажатие до мигания, короткое нажатие — включена. После посадки и остановки винтов: долгое нажатие до мигания, короткое — выключена. Только после этого отсоединяйте батарею.

• Перед каждым вылетом батарея должна быть полностью заряжена.
• Появилось предупреждение о низком заряде — садитесь и меняйте батарею.
• В холод прогрейте батарею перед работой выше +5 °C, лучше до 20 °C.
• Ниже −5 °C заряжать батарею нельзя.

Проверка заряда

Коротко нажмите кнопку (0,1–1 с) на спящей или выключенной батарее. Индикаторы покажут заряд на 5 секунд.

Красный индикатор означает неисправность, в норме он не горит.

Во время зарядки:

Частое мигание — пять раз в секунду. После зарядки отсоедините батарею от зарядного устройства.

Сигналы о неполадках

Индикаторы показывают, какая защита сработала. Устраните причину, нажмите кнопку, чтобы сбросить сигнал, и вставьте батарею в зарядное устройство заново. Если причина в температуре, просто подождите: батарея продолжит зарядку сама, переподключать её не нужно.

Хранение и перевозка

1. После работы отсоедините батарею и осмотрите разъём. Посторонние предметы уберите.
2. Перевозите батарею выключенной и отсоединённой от дрона и любых устройств.
3. Держите подальше от детей. Если ребёнок проглотил деталь, сразу к врачу.
4. Не оставляйте у источников тепла: на солнце, в нагретой машине.
5. Храните в сухом месте, без воды и протечек.
6. Не храните и не перевозите вместе с металлическими предметами (очки, часы, цепочки, заколки) и горючим.
7. Кладите на ровное место: острые предметы могут проколоть батарею.
8. Не храните полностью разряженной: глубокий разряд губит элементы.
9. Перед долгим хранением отсоедините батарею от дрона.

Утилизация

1. Выдержите батарею в воде больше суток до полного разряда и сдайте в пункт приёма батарей. В обычный мусор нельзя: это опасный химический отход. Соблюдайте местные правила.
2. Если разрядить батарею нельзя из-за неисправного выключателя, в контейнер для батарей её не кладите. Обратитесь в специализированную компанию.

Меры предосторожности

1. Не работайте рядом с источниками тепла: солнце в жару, нагретая машина.
2. Никаких жидкостей: не мочите батарею, не погружайте в воду, не работайте под дождём и во влажности. Вода внутри батареи приводит к пожару или взрыву.
3. Вздутую, текущую или с повреждённым корпусом батарею не используйте, обратитесь к дилеру.
4. Ставьте и снимайте батарею только выключенной, иначе повредится разъём.
5. Рабочий диапазон от −5 до 65 °C. Перегрев грозит пожаром. На морозе батарея сильно теряет в отдаче, после прогрева работает нормально.
6. Не используйте в сильных электромагнитных полях: сбоит плата защиты, а за ней и дрон.
7. Не разбирайте и не протыкайте острым: это пожар или взрыв.
8. Электролит едкий. При утечке держитесь подальше. Если попал на кожу или в глаза, промойте чистой водой и обратитесь к врачу.
9. Если батарея упала с дрона или получила удар, больше её не используйте.
10. Если батарея упала в воду, сразу выньте её, положите на открытом месте и не подходите, пока она полностью не высохнет. Высохшую не используйте, а утилизируйте по правилам.
11. Не замыкайте полюса проводом или металлом.
12. Не бейте батарею и не ставьте на неё тяжёлое. То же касается зарядного устройства.
13. Грязный разъём протрите сухой тканью. Иначе будет плохой контакт: потери энергии или отказ зарядки.
14. Не путайте полярность: это ненормальный заряд, перегрев, взрыв или пожар. Используйте только фирменные батареи, замену заказывайте через сервис или дилера. За последствия неоригинальной батареи отвечает пользователь.
15. Батарея — опасный груз. Ничего на неё не ставьте, не садитесь на батарею и её упаковку.
16. Батарея тяжёлая, ставьте её аккуратно, чтобы не опрокинулась и не повредила бок. Если опрокинулась и повреждена, сразу вынесите на открытое место, подальше от горючего и людей. Через полчаса опустите в воду на сутки до полного разряда, затем утилизируйте.

Перевод AGI Systems по руководству производителя.
