Руководство по эксплуатации J150

Пульт управления

Общее описание

Пульт RC60 передаёт цифровое видео и сам выбирает частоту с наименьшими помехами. Антенна с высоким усилением держит связь до 3 км. Восьмиядерный процессор Qualcomm декодирует видео 1080p при 60 кадрах в секунду с задержкой около 320 мс, так что вы видите то же, что и дрон.

Экран 7,02 дюйма (1920 × 1200), процессор на 6-нм чипе, 8 ГБ оперативной и 128 ГБ памяти, вентилятор охлаждения. По сути это наземная станция на Android в одном корпусе.

Подготовка

SIM-карта

Приложению SmartFarm 60 нужен интернет. Подойдёт и мобильный Wi-Fi, но удобнее SIM-карта. Ставьте её при выключенном пульте:

1. Откройте резиновую заглушку сверху.
2. Вставьте SIM-карту с доступом в интернет.
3. Закройте заглушку.

Антенны

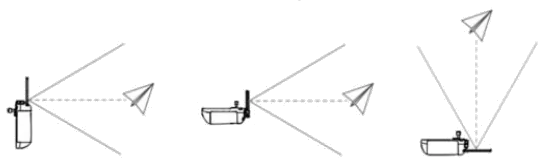

Разложите антенны и подберите положение: от него зависит сила сигнала.

• Не закрывайте антенны руками и не загораживайте сигнал.
• Торец антенны излучает хуже всего, не направляйте его на дрон. Антенны не должны скрещиваться.
• Лучший приём: антенны вертикально вверх от экрана, плоской стороной к дрону.

Устройство пульта

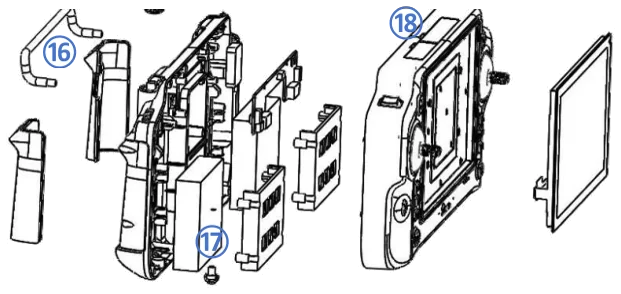

1. Внешние антенны · 2. Переключатель режима полёта (верх и середина — ручной, низ — автоматический) · 3. Кнопка сопряжения (и индикатор статуса связи) · 4. Кнопка зависания · 5. Стики · 6. Назад / выход · 7. Сохранить / подтвердить · 8. Кнопка питания (заряд, вкл/выкл, короткое нажатие гасит экран) · 9. Индикатор заряда · 10. Индикатор состояния · 11. Кнопка возврата/посадки (резерв) · 12. Кнопки (резерв) · 13. Левое колесо (наклон FPV-камеры) · 14. Правое колесо · 15. Выход охлаждающего воздуха · 16. Рукоятка · 17. Встроенная батарея · 18. Разъёмы

Разъёмы: отдельный порт для внешнего дисплея, USB для флешки, слот SIM, Type-C для зарядки.

Работа с пультом

Включение и выключение

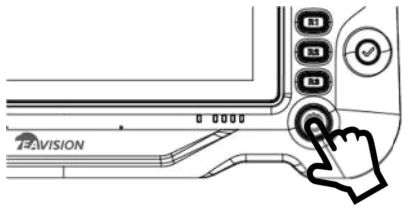

1. Проверить заряд. На выключенном пульте коротко нажмите кнопку питания, индикатор покажет уровень. Если заряда мало, сначала зарядите.
2. Включить. Удерживайте кнопку, пока индикатор не замигает, и во время мигания нажмите коротко.
3. Выключить. На включённом пульте удерживайте кнопку до мигания, затем нажмите коротко.

• Запись экрана: проведите пальцем вниз от верхнего края, в панели быстрых настроек нажмите «Запись экрана».
• Погасить экран: короткое нажатие кнопки питания. Ещё одно нажатие включит его обратно.
• Первое включение дрона и его подключение к пульту занимают около полутора минут. Замена основной батареи при включённом резервном питании — 15–30 секунд.

Зарядка

Заряжайте только фирменным адаптером на 65 Вт.

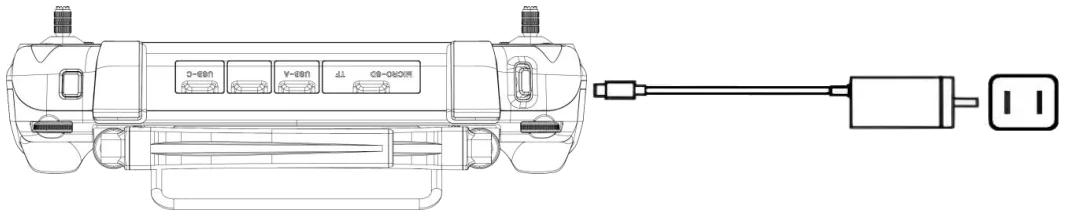

1. Соедините пульт и адаптер фирменным кабелем Type-C.
2. Индикатор мигает — идёт зарядка.
3. Горит постоянно — пульт заряжен.

• Можно заряжать от пауэрбанка с PD 3.0 и выше, тоже фирменным кабелем.
• Если пульт долго лежит без дела, заряжайте его раз в три месяца.

Режимы стиков

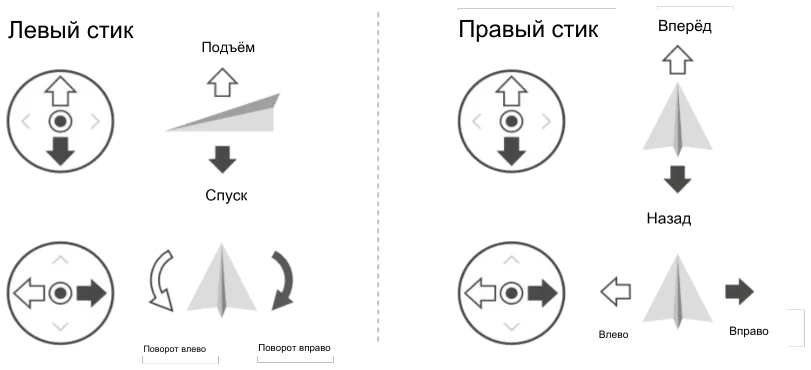

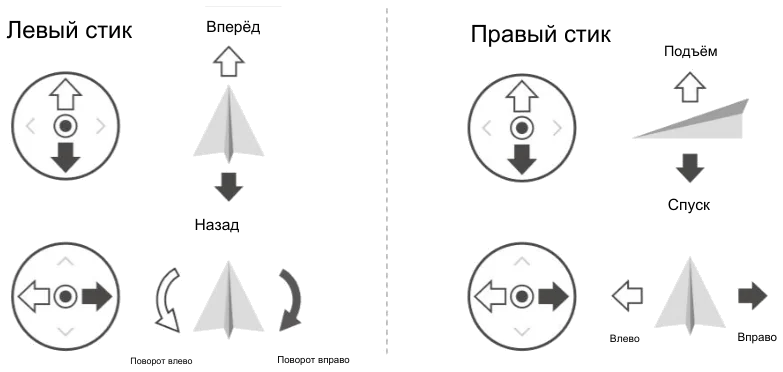

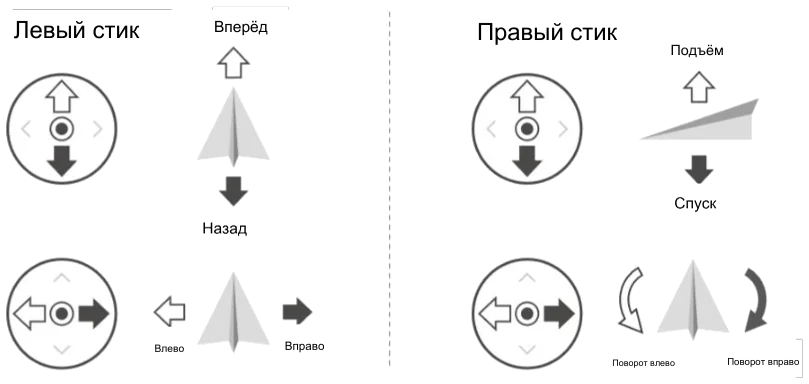

Перед ручным полётом проверьте, какой режим стиков выбран. Их три: американский, китайский и японский (схемы ниже). По умолчанию стоит американский, его и описываем.

• Стики сами возвращаются в центр.
• Чем сильнее отклонён стик, тем сильнее реакция дрона.

Левый стик

• Вверх и вниз — газ. Вверх дрон поднимается, вниз снижается, в центре держит высоту. Чтобы взлететь, поднимите стик выше середины.
• Влево и вправо — курс. Влево дрон поворачивается против часовой стрелки, вправо по часовой, в центре не вращается. Чем больше отклонение, тем быстрее поворот.

Правый стик

• Вверх и вниз — тангаж. Вверх дрон наклоняется и летит вперёд, вниз летит назад, в центре висит ровно. Больше отклонение — больше наклон и скорость.
• Влево и вправо — крен. Влево дрон летит влево, вправо летит вправо, в центре висит ровно.

Как держать стики

Двумя пальцами: большой лежит на стике и управляет, указательный упирается сбоку для устойчивости.

Смена режима стиков

В настройках приложения SmartFarm 60.

Голосовые подсказки

В ряде ситуаций и при ошибках пульт озвучивает состояние или неисправность. Точные тексты подсказок смотрите в приложении. В беззвучном режиме отключаются все сигналы, включая тревожные (возврат, низкий заряд). Пользуйтесь им осторожно.

Сенсорный экран

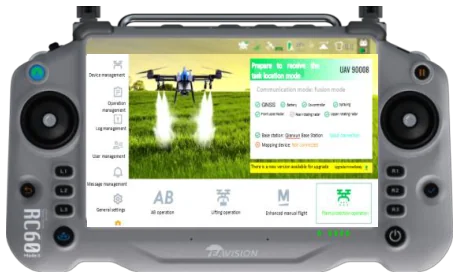

Верхняя строка главного экрана показывает время, сеть и заряд пульта.

Жесты: проведите пальцем вверх и коснитесь правого нижнего угла — назад; середины низа — главный экран; левого нижнего угла — центр задач.

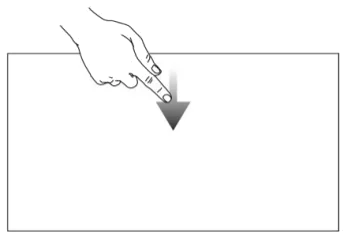

Панель быстрых настроек открывается свайпом вниз от верхнего края: Bluetooth (касание включает и выключает, удержание открывает настройки), запись экрана, мобильные данные, яркость.

Сопряжение с дроном

Пульт сопряжён с дроном на заводе. Если нужно сопрячь заново:

1. Снимите передний кожух дрона.
2. Удерживайте кнопку сопряжения в левом верхнем углу пульта 3 секунды. Индикатор замигает красным и зелёным попеременно.
3. Нажмите кнопку сопряжения на главном контроллере и держите 2 секунды. Средний индикатор замигает красным и синим.
4. Подождите около 30 секунд. Когда индикатор пульта загорится зелёным, а индикатор контроллера синим, сопряжение выполнено.

FPV-камера

Когда пульт подключён к дрону, нажмите значок в правом верхнем углу рабочего экрана, и откроется видео с камеры. Наклон камеры регулируется левым колесом.

Индикаторы пульта

Индикатор заряда показывает уровень батареи пульта.

Меры предосторожности

• Не управляйте дроном в толпе, среди множества препятствий, в сильных магнитных полях и рядом с источниками помех.
• Не закрывайте антенны и не загораживайте сигнал.
• Не выключайте пульт, пока моторы дрона работают.
• Перед работой проверьте заряд пульта.
• Лучшая дальность управления — до 2 км.
• Если пульт залило водой, маслом или химией, выключите его и больше не используйте.
• Электроника боится статики: храните пульт подальше от её источников.
• Протирайте спиртом.

Перевод AGI Systems по руководству производителя.
