Руководство по эксплуатации J150

Разбрасыватель и подъём груза

Разбрасыватель

Навесное оборудование для EA-J150. Вносит сухие гранулы 1–10 мм: семена, удобрения, приманки. Подача ровная и быстрая, норму можно менять по ходу работы. Датчик нехватки материала и точный тензодатчик показывают остаток в реальном времени. Разбрасыватель ставится вместо бака: один борт, несколько работ.

Обслуживание

1. Регулярно вычищайте остатки гранул из бункера и с диска. Можно промывать водой из-под крана, после промывки продуть сжатым воздухом или протереть насухо. Следите, чтобы вода не попала в разъёмы проводки.
2. Отсоедините проводку от дрона и снимите разбрасыватель.

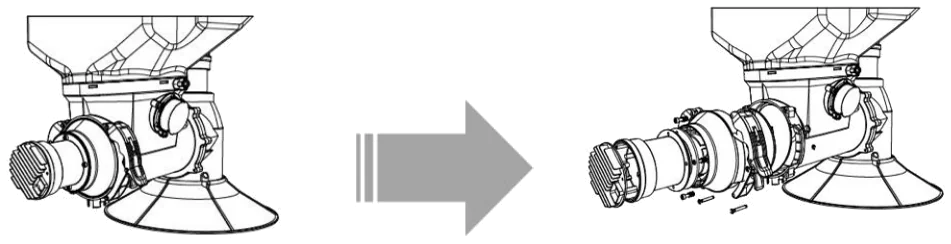

3. Вытяните стопорный болт диска из паза, поверните на 90° в любую сторону и защёлкните в пазу.
4. Открутите и снимите разбрасывающий диск.
5. Выньте штифт, открутите гайку и снимите крыльчатку. Теперь можно чистить выпускное окно, мешалку, крыльчатку и остальное. Видео по обслуживанию есть в EAVISION Academy.
6. Соберите в обратном порядке.

Меры предосторожности

• Разбрасыватель подходит только к агродронам EAVISION (модели указаны в таблице характеристик). На другой технике и не для агроработ его не используют.
• Списанное оборудование разбирают специалисты: электронику, платы, металл и пластик сдают раздельно в организации с лицензией. Разбирать и ремонтировать самостоятельно нельзя.
• Максимальная загрузка бункера 75 кг. Не перегружайте.
• Перед каждой работой проверьте, что заслонка выпускного окна исправна, а диск вращается свободно.
• Механизм может травмировать. Работайте осторожно и держитесь на безопасном расстоянии во время внесения.
• Защита IP66: разбрасыватель можно мыть водой, но берегите разъёмы проводки. Если он побывал в воде, перед работой проверьте всю электронику, иначе будет короткое замыкание.
• Только гранулы 1–10 мм. Слишком крупные или мелкие заклинят диск.

Подъём груза

• Для автоматического подъёма откройте настройки и в «Датчиках» включите интеллектуальное следование рельефу.
• По возможности работайте в автоматическом режиме: он быстрее и безопаснее ручного.
• Садитесь в ручном режиме, стиками работайте плавно.
• В автоматическом подъёме со следованием рельефу скорость до 10 м/с, высота до 30 м (истинная).
• Проверяйте вес груза по тензодатчику.

Правила

• Сначала снимите форсунки.
• Груз тяжелее 75 кг поднимать нельзя.
• При ручном подъёме груза скорость не выше 7 м/с, высота не выше 30 м.
• Пересекать ЛЭП с грузом нельзя ни вручную, ни автоматически.
• Трос не должен быть слишком лёгким. Следите, чтобы он не запутался.
• Не взлетайте, не зная веса груза, иначе перегрузите дрон.
• Не выжигайте батарею: при 30 % заряда сразу летите домой менять батарею.
• В момент отцепки под дроном и рядом не должно быть людей, грузов и животных.
• Подъём груза может повредить чужое имущество. Сам груз производитель не страхует.
• Стройматериалы, солнечные панели и другие грузы, не связанные с агроработами, поднимать нельзя.
• За повреждения дрона и ущерб третьим лицам при нарушении этих правил производитель не отвечает.

Перевод AGI Systems по руководству производителя.
