Руководство по эксплуатации J110

Интеллектуальный аккумулятор

Обзор интеллектуальной аккумуляторной батареи

БПЛА EA-J110 оснащён интеллектуальной аккумуляторной батареей ёмкостью 32 000 мА·ч с интеграцией ячеек в корпус (CTB). Каждая ячейка охлаждается отдельно. Площадь теплоотвода увеличена в семь раз, что ускоряет охлаждение и повышает эффективность циклической работы батареи. Два разъёма зарядки и разрядки снижают риск перегрева разъёмов при работе в жаркую погоду.

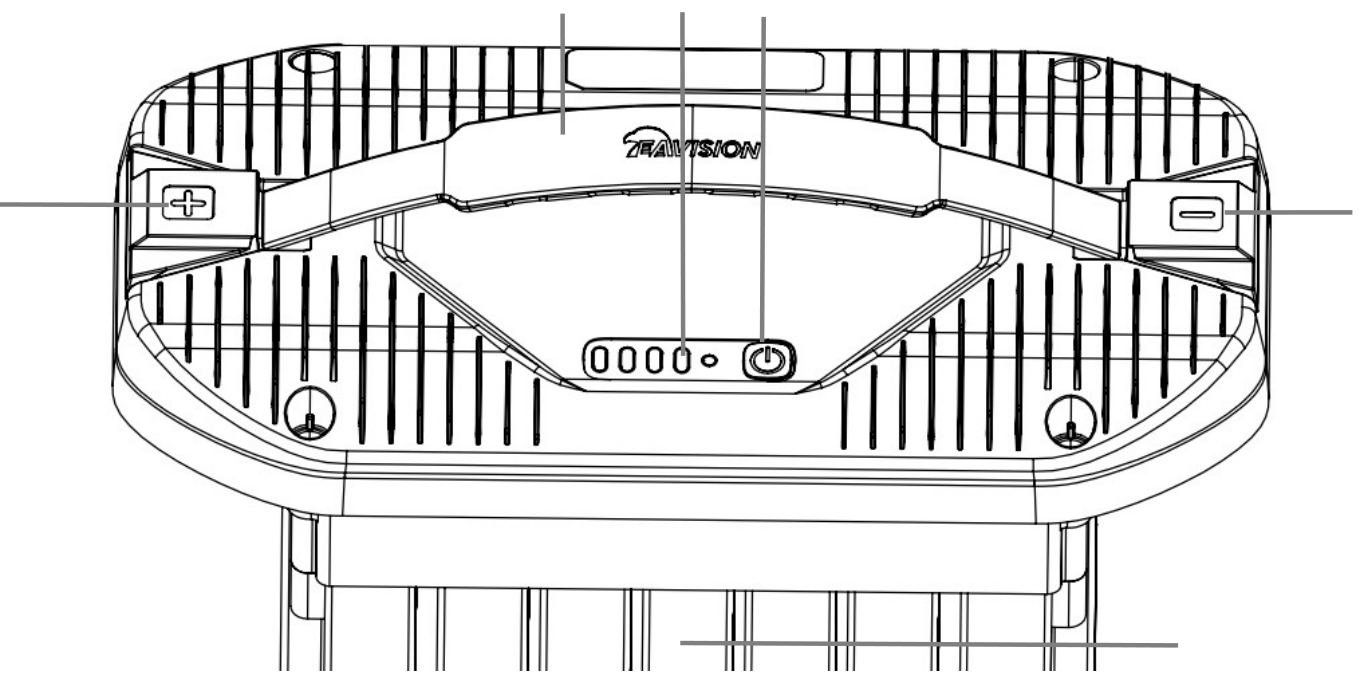

Компоненты интеллектуальной аккумуляторной батареи

1. Положительный силовой интерфейс
2. Ручка
3. Светодиодный индикатор: слева направо, индикатор питания LED1, LED2, LED3, LED4, индикатор неисправности.
4. Кнопка питания
5. Отрицательный силовой интерфейс
6. Независимая охлаждающая ячейка

Функции аккумулятора

Интеллектуальная аккумуляторная батарея EAV-CTB32Ah имеет следующие функции:

1. Отображение мощности: Батарея оснащена собственным индикатором, и уровень заряда батареи можно увидеть, нажав кнопку питания.
2. Эффективное охлаждение: зарядное устройство с охлаждением, обеспечивающее эффективное охлаждение и поддержание батареи в оптимальной температурной зоне ниже 60°C.
3. Интеллектуальная связь: информация о батарее, такая как напряжение, может быть получена в реальном времени через интерфейс питания на батарее, чтобы гарантировать правильную работу БПЛА.
4. Аномальное использование записей: Система управления имеет функцию аномальной записи, которая фиксирует информацию, такую как разряд при высокой температуре, перезаряд, переполнение, длительное хранение при большом объёме и т.д.
5. Напоминание об аномалии зарядки: Если во время зарядки возникает аномалия, аккумуляторная батарея и зарядное устройство могут быть перезапущены. Если проблема не решена, элемент может быть деактивирован на основе напоминания в приложении.
6. Функция автоматического балансирования: Когда аккумуляторная батарея соответствует определённым условиям, она автоматически включает функцию балансирования для обеспечения динамического баланса элементов внутри батареи.
7. Функция автоматического разряда: Аккумуляторная батарея обладает способностью к саморазряду, и если она находится в статическом состоянии более 10 дней при полной ёмкости, то автоматически разряжается до примерно 60% для хранения.
8. Автоматическая регулировка тока и сегментная защита: При зарядке с использованием официального зарядного устройства интеллектуальная регулировка температуры элементов позволяет корректировать зарядный ток. Кроме того, аккумуляторные батареи защищают себя в зависимости от температуры.
9. Функция управления тепловым балансом: Аккумуляторные батареи имеют функции управления тепловым балансом и контролируют температурные различия между элементами в пределах допустимой погрешности.
10. Две защиты интерфейса: Два разъёма элементов батареи разделены на положительный и отрицательный полюсы, что предотвращает обратное подключение.

Использование аккумуляторной батареи

Включение и выключение.

1. В режиме гибернации или выключения, нажмите и удерживайте кнопку питания (T>3 секунды), все светодиоды начнут мигать, затем коротко нажмите кнопку питания (0.1 секунды < T< 1 секунда) во время мигания светодиодов.

1. Если светодиоды не нажаты коротко во время мигания, восстановите состояние выключения.
2. Если вы нажимаете кнопку питания (T>5 секунд) или кнопку питания (T<1 секунда) длительно, то восстановите состояние выключения.

2. В активном состоянии нажмите кнопку питания (T>3 секунды), все светодиоды начнут мигать, затем коротко нажмите кнопку питания (0.1 секунды < T< 1 секунда) во время мигания светодиодов.

1. Если светодиоды не нажаты коротко во время мигания, восстановите активное состояние.
2. Если вы нажимаете кнопку питания (T>5 секунд) длительно или кнопку питания коротко (T<1 секунда), то вернитесь к активному состоянию.

После правильного подключения аккумуляторной батареи к БПЛА нажмите и удерживайте кнопку питания до тех пор, пока все светодиоды не начнут мигать, затем коротко нажмите кнопку питания для включения батареи. После завершения полёта и остановки воздушных винтов нажмите и удерживайте кнопку питания до тех пор, пока все светодиоды не начнут мигать, затем коротко нажмите кнопку питания для выключения батареи, и, наконец, отключите батарею от БПЛА.

• Перед каждым полётом убедитесь, что уровень заряда аккумулятора превышает 95%.
• Если БПЛА переходит в режим низковольтной тревоги, необходимо как можно скорее приземлиться, прекратить полёт и заменить аккумуляторную батарею.
• В условиях низкой температуры, например, ниже 5 °C, предварительно нагрейте аккумуляторную батарею до 20 °C перед началом работы, если это возможно. Предварительный нагрев можно осуществить путём зависания БПЛА.
• Запрещается заряжать следующие аккумуляторные батареи.

Просмотр уровня заряда

1. В режиме гибернации или выключения аккумуляторной батареи коротко нажмите кнопку питания (0.1 секунды < T< 1 секунда), светодиоды покажут уровень заряда, который будет отображаться в течение 5 секунд и автоматически погаснет через 5 секунд. Индикатор уровня заряда показан в таблице ниже.

Таблицу можно прокручивать по горизонтали.

Примечание: Красный свет является индикатором неисправности, который регулярно гаснет в нормальном состоянии.

2. Аккумуляторные батареи заряжаются в состоянии, при котором уровень заряда отображается, как показано в таблице ниже.

Таблицу можно прокручивать по горизонтали.

Примечание: При уровне заряда менее 30% зелёный свет циклически мигает в состоянии зарядки, а при достижении 95% все зелёные огни горят, продолжая зарядку с малым током.

Вентилятор зарядного устройства прекращает работу, когда заряд достигает 100 процентов.

• Когда аккумуляторная батарея заряжается, светодиодный индикатор будет мигать в режиме предупреждения, а после завершения зарядки, отключите аккумуляторную батарею и зарядное устройство.

Аномальное предупреждение

Светодиодный индикатор аккумуляторной батареи отображает информацию о защите батареи, активированной из-за аномальной зарядки. После устранения неисправности нажмите переключатель батареи, чтобы отменить защитное предупреждение светодиода, и повторно подключите зарядное устройство. При аномальной температуре зарядки батарея автоматически возобновит зарядку без необходимости повторного подключения.

Таблицу можно прокручивать по горизонтали.

Примечание: Мигает красный свет указывает на неисправность батареи; красный свет часто активируется при обновлении батареи, а остальные зеленые огни начинают мигать в режиме "бегущая лошадь".

Хранение и транспортировка аккумуляторной батареи

1. После каждого задания отключите батарею от БПЛА, проверьте, не загрязнён ли интерфейс питания батареи, и при необходимости своевременно очистите его.
2. При транспортировке убедитесь, что питание батареи выключено, а батарея отключена от БПЛА или другого оборудования.
3. Храните батарею в месте, недоступном для детей.
4. Запрещается размещать батареи в транспортных средствах рядом с источниками тепла, такими как автомобили, нагретые солнцем или в жаркую погоду, источники огня или обогреватели.
5. Среда хранения батареи должна оставаться сухой. Не помещайте батарею в воду, так как это может привести к утечке.
6. Запрещается хранить или транспортировать батареи вместе с металлическими предметами (например, ключами, часами, металлическими ожерельями, заколками и т.д.) или горючими взрывоопасными веществами.
7. Размещение батарей требует подтверждения ровной поверхности, чтобы предотвратить прокалывание острыми предметами внутренней части батареи.
8. Не храните батареи длительное время после их полного разряда, чтобы избежать состояния переразряда, которое может привести к повреждению элементов батареи и сделать их непригодными для использования.
9. Отключите батарею от БПЛА, если требуется длительное хранение.
10. Если батарея должна храниться длительное время (более 3 месяцев), она должна проходить хотя бы один цикл заряд-разряд каждые два месяца, при этом примерно 60% её ёмкости должны сохраняться во время хранения (третий индикатор будет мигать).

Утилизация аккумуляторной батареи

1. Батареи являются опасными химическими веществами, и их выброс строго запрещён в обычные мусорные контейнеры. Для получения подробной информации следуйте местным законам и правилам утилизации и переработки батарей.
2. Если батарея не может полностью разрядиться из-за неисправности переключателя питания, не выбрасывайте её непосредственно в контейнер для переработки батарей, а обратитесь в специализированную компанию по утилизации батарей для дальнейшей обработки.

Меры предосторожности

1. Не используйте батарею рядом с источниками тепла, такими как прямые солнечные лучи в жаркий сезон, внутри автомобиля в жаркую погоду, рядом с источниками огня или обогревателями, или рядом с выхлопными отверстиями генераторов.
2. Батареи строго запрещено подвергать воздействию любой жидкости, их нельзя погружать в воду или увлажнять. Не используйте батареи под дождём или во влажной среде.
3. Запрещается использовать батареи с вздутием, утечками или повреждённой упаковкой.
4. держите питание батареи выключенным до её установки или извлечения из БПЛА. Не подключайте разъём в открытом состоянии батареи, иначе это может повредить интерфейс питания.
5. Батареи должны использоваться при температуре от 0°C до 45°C. Чрезмерные температуры могут привести к возгоранию или даже взрыву батареи. Слишком низкая температура значительно снижает производительность батареи, что делает её непригодной для нормального использования.
6. Запрещается использовать батарею в среде с сильным электростатическим или магнитным полем. В противном случае это может вызвать аномалию в защитной плате батареи, что приведёт к серьёзной неисправности БПЛА.
7. Запрещается разбирать или прокалывать батареи острыми предметами любым способом, который может привести к возгоранию или даже взрыву батареи.
8. Внутренняя жидкость батареи обладает сильной коррозией, и при утечке держитесь подальше.
9. Батарея не должна использоваться повторно, если она упала с БПЛА или подверглась внешнему воздействию.
10. Если батарея случайно упала в воду во время полёта БПЛА или при других обстоятельствах, немедленно извлеките батарею и разместите её в безопасном открытом месте, держитесь подальше от батареи до её полного высыхания.
11. Запрещается использовать проводник или различные металлические предметы для короткого замыкания клемм батареи (положительной/отрицательной).
12. Не подвергайте батареи ударам. Не размещайте тяжёлые предметы на батареях или зарядных устройствах.
13. Если интерфейс батареи загрязнён, используйте сухую ткань для его очистки, иначе это может привести к плохому контакту, потере энергии или невозможности зарядки.
14. Запрещается менять полярность клемм батареи (положительной/отрицательной), иначе батарея будет аномально заряжаться с нагревом, взрывом или возгоранием. Запрещается использовать батареи, не рекомендованные официально, и если требуется замена, обратитесь в послепродажную службу или к назначенному агенту. Аварии с батареями, сбои в полёте и другие проблемы, вызванные использованием неофициально поставляемых батарей, несёт пользователь.
15. Батареи являются опасными. Запрещается складывать другие предметы на батареи или использовать батареи и упаковки, содержащие батареи, в качестве подушек, иначе это может привести к повреждению или даже опасности для батарей.
16. Если аккумулятор повреждён и утратил работоспособность, его следует немедленно разместить в открытой зоне вдали от горючих материалов и людей. Через полчаса аккумулятор необходимо погрузить в воду на срок более 24 часов.

Перевод AGI Systems по руководству производителя.
