Руководство по эксплуатации J110

Станция SuperLink

Обзор станции SuperLink

Выбор коммуникационной станции «SuperLink», которая объединяет высокоточные точки, автономную базовую станцию и ретранслятор сигнала, обеспечивает интеграцию трёх основных функций, что позволяет удовлетворить потребности в различных сценариях, таких как отсутствие сети, слабое покрытие, горные районы и т.д.

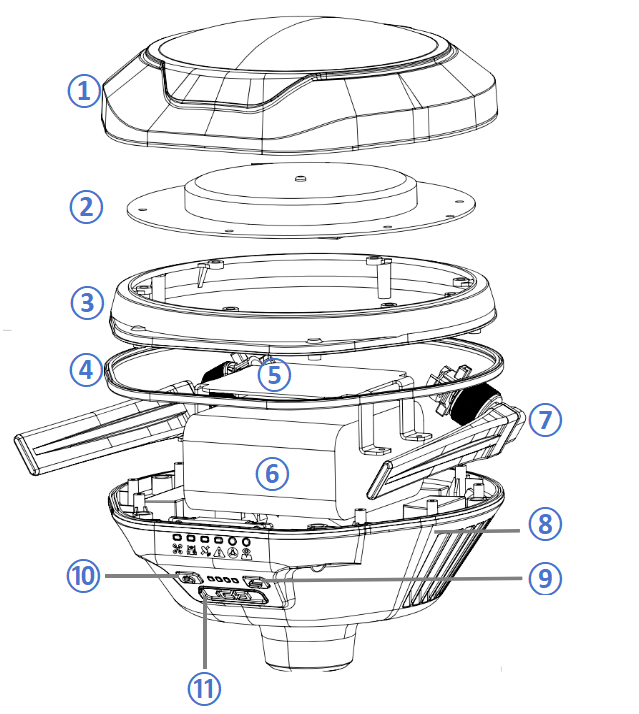

Компоненты станции SuperLink

1. Крышка антенны базовой станции

2. Антенна GNSS полного диапазона
3. Закрытие корпуса внутри базовой станции.
4. Покрытие корпуса базовой станции
5. Пластина напряжения аккумуляторной батареи базовой станции
6. Аккумуляторные батареи базовой станции
7. Антенная сборка
8. Нижняя часть корпуса базовой станции.
9. Клавиши переключения режима
10. Клавиша переключения
11. Зарядка.

Включение/выключение/просмотр уровня заряда батареи

Включение питания: Когда клавиша питания выключена, кнопку питания нужно удерживать достаточно долго, пока индикатор питания не начнёт мигать, затем коротко нажать клавишу питания в состоянии мигания.

Выключение питания: Когда клавиша питания включена, индикатор начинает мигать, и кнопку питания нужно удерживать в состоянии мигания, чтобы выключить устройство.

Просмотр уровня заряда: Вы можете просмотреть уровень заряда, однократно нажав клавишу питания в выключенном состоянии.

Сопряжение

1. Сопряжение пульта управления и БПЛА

Удерживайте индикатор в верхнем левом углу пульта управления, пока он не начнёт мигать красным и зелёным поочерёдно, затем удерживайте кнопку питания интеллектуальной аккумуляторной батареи БПЛА. Либо в приложении EAVISION Smart Agriculture 70 на пульте управления перейдите в «Управление устройствами» > «БПЛА», нажмите «Начать сопряжение», затем удерживайте кнопку питания интеллектуальной аккумуляторной батареи БПЛА.

2. Сопряжение базовой станции и пульта управления

Нажмите на пульте управления «Начать сопряжение» (путь: «Управление устройствами – станция SuperLink – соединение пар»), после того как клавиша питания станции SuperLink будет удерживаться долго, а индикатор RC начнёт мигать красным и зелёным.

Переключение режимов

Удерживайте клавишу переключения режима, коротко нажмите клавишу переключения шаблона, когда индикатор состояния режима мигает, и переключите на требуемый режим, индикатор ожидания изменится с мигания на постоянный свет.

• Переключение режима невозможно в состоянии сопряжения.
• Устройство не может быть выключено во время процесса сопряжения.

Статус индикатора станции SuperLink

Таблицу можно прокручивать по горизонтали.

Порядок работы

1. Станция SuperLink, включите.
2. Сопряжение пульта управления и БПЛА
3. Сопряжение пульта управления и станции SuperLink
4. Переключение режима (режим базовой станции по умолчанию, не сохраняется после выключения)

Перевод AGI Systems по руководству производителя.
