Руководство по эксплуатации J110
Ручной маркер
В этой главе
Обзор ручного маркера
В ручной маркер встроен высокоточный GNSS-модуль дифференциального позиционирования разработки EAVISION. Встроенная антенна позволяет точно определять координаты при разметке участка.

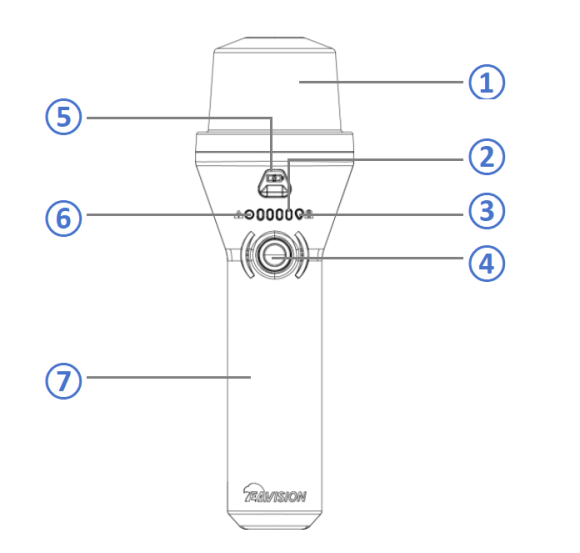

Компоненты ручного маркера
- Антенна RTK
- Индикатор отображения питания
- Индикатор состояния позиционирования.
- Кнопка включения питания
- Зарядка Type-C
- Индикатор неисправного состояния.
- Ручной рычаг.
Включение/выключение питания
Двигатель работает так же, как работает аккумуляторная батарея БПЛА:
В случае выключения: длительное нажатие кнопки питания на 3 секунды, 4 индикатора мигают и гаснут через 3 секунды; 3 секунды запускают короткое нажатие кнопки питания снова, светодиодный индикатор работы загорается; переключение успешно активировано.
При активации: длительное нажатие + короткое нажатие для выключения батареи; светодиодные индикаторы работы гаснут; короткое нажатие на 1 секунду показывает уровень заряда и гаснет через 5 секунд; выключение успешно завершено.
Отображение уровня заряда аккумулятора
Статус зарядки: зеленый свет индикатора питания отображается непрерывно.
Таблицу можно прокручивать по горизонтали.
LED1 | LED2 | LED3 | LED4 | Уровень заряда |
|---|---|---|---|---|
Мигает | Не горит | Не горит | Не горит | 0%-25% |
Постоянный свет | Мигает | Не горит | Не горит | 26%-50% |
Постоянный свет | Постоянный свет | Мигает | Не горит | 51%-75% |
Постоянный свет | Постоянный свет | Постоянный свет | Мигает | 76%-99% |
Постоянный свет | Постоянный свет | Постоянный свет | Постоянный свет | 100% |
Отображение уровня заряда: короткое нажатие показывает текущий уровень заряда маркера, отображает текущий заряд в открытом состоянии.
Таблицу можно прокручивать по горизонтали.
LED1 | LED2 | LED3 | LED4 | Уровень заряда |
|---|---|---|---|---|
Постоянный свет | Не горит | Не горит | Не горит | 0%-25% |
Постоянный свет | Постоянный свет | Не горит | Не горит | 26%-50% |
Постоянный свет | Постоянный свет | Постоянный свет | Не горит | 51%-75% |
Постоянный свет | Постоянный свет | Постоянный свет | Постоянный свет | >76% |
Отображение индикатора
Индикаторы состояния позиционирования и неисправности не будут активированы, если устройство не активировано.
Таблицу можно прокручивать по горизонтали.
Сигнальный свет. | Цвета | Состояние. | Состояние мигания |
|---|---|---|---|
Индикатор состояния позиционирования. | Отсутствует. | Не горит. | Не горит |
Синий свет. | Инициализация | 1Мигание с частотой 1 Гц | |
Синий свет. | Поиск спутников. | 1Мигание с частотой 1 Гц | |
Синий свет. | Работает нормально. | Постоянный свет | |
Индикатор неисправного состояния. | Отсутствует. | Работает нормально. | Не горит |
Красный свет. | Маркер неисправен | Постоянный свет |
Использование ручного маркера
Перед использованием маркер необходимо включить и подключить.
Порядок работы
- Включите маркер.
- Маркер автоматически переходит в режим поиска для открытия приложения EAVISION Smart Agriculture 70 на пульте управления.
- На интерфейсе приложения в разделе "Управление устройствами" отображается состояние подключения маркера и выполняется подключение через Bluetooth.
- После успешного подключения войдите в интерфейс управления, чтобы проверить, вошел ли маркер в статус RTK.
- Когда маркер не активирован, ни индикатор состояния позиционирования, ни индикатор неисправности не активируются.
- Устройство поддерживает быструю зарядку. Полная зарядка занимает 2–3 часа.
- При включении по умолчанию активируется режим без точек.
Перевод AGI Systems по руководству производителя.
