Руководство по эксплуатации J150EVO

Интеллектуальный аккумулятор

Обзор интеллектуальной батареи

EAVISION J150 EVO использует инновационную в отрасли интегрированную CTB батарею с суперзарядкой, которая обеспечивает 45000mAh мощности для БПЛА. Элементы батареи имеют независимое охлаждение, а площадь охлаждения увеличена в 7 раз, что позволяет быстро рассеивать тепло и значительно улучшает эффективность циклов батареи. Двухинтерфейсный конструкция для зарядки и разрядки решает проблему перегрева интерфейса при высокотемпературных операциях летом.

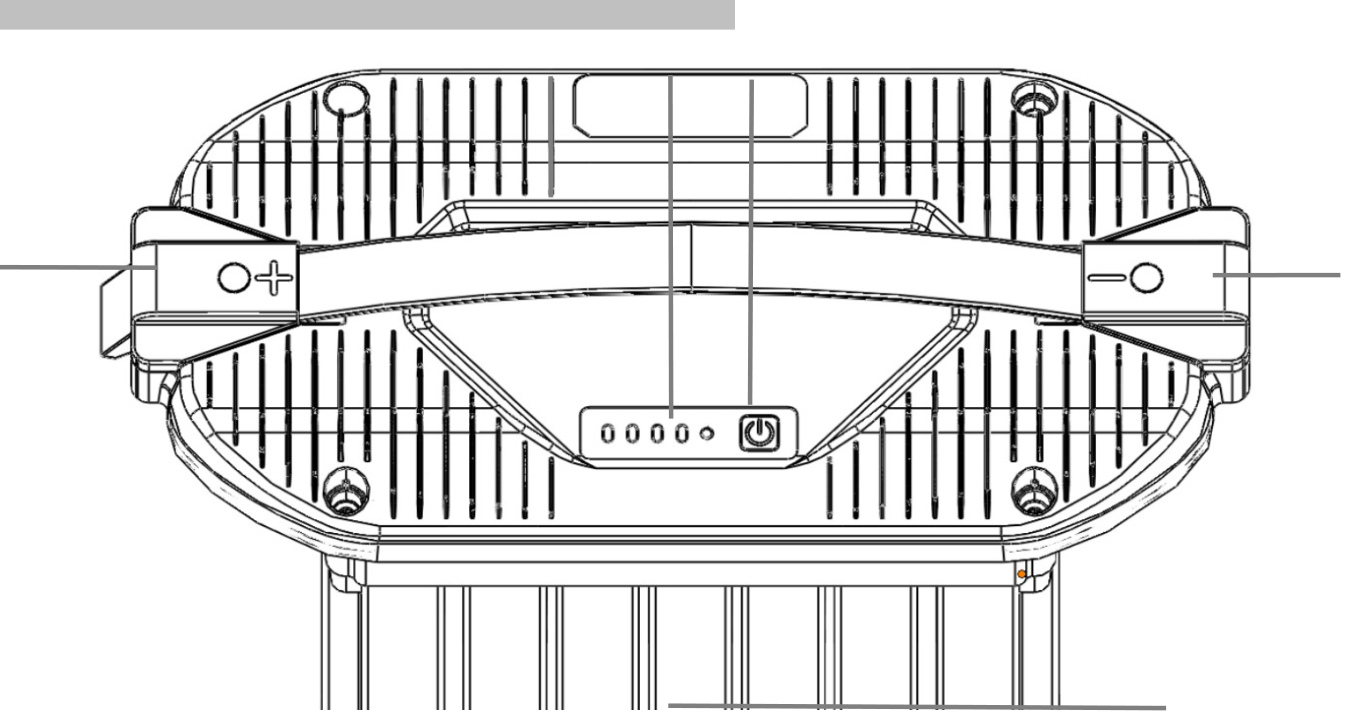

Компоненты интеллектуальной батареи

1. Положительный силовой интерфейс
2. Ручка
3. Светодиодные индикаторы (слева направо: LED1 уровня заряда батареи, LED2, LED3, LED4, индикатор неисправности)
4. Кнопка питания
5. Отрицательный силовой интерфейс
6. Элементы батареи с независимым охлаждением

Функции аккумулятора

Интеллектуальный аккумулятор для полётов EAV-CTB 45Ah-V2 имеет следующие функции:

1. Отображение уровня заряда батареи: Батарея оснащена индикатором. Короткое нажатие кнопки питания позволяет проверить уровень заряда батареи.
2. Эффективное охлаждение: С помощью радиатора для зарядки батарея эффективно охлаждается и поддерживается в оптимальном рабочем температурном диапазоне ниже 60°C.
3. Интеллектуальная связь: Через силовой интерфейс батареи можно получать информацию о батарее в реальном времени, такую как напряжение и уровень заряда, чтобы обеспечить нормальную работу БПЛА.
4. Запись ненормального использования: Система управления имеет функцию записи ненормального использования, которая фиксирует информацию о зарядке и разрядке при высоких или низких температурах, зарядке с превышением тока, разрядке с превышением тока и длительном хранении при высоком уровне заряда батареи.
5. Уведомление о ненормальной зарядке: Если во время процесса зарядки возникает ненормальность, перезапустите батарею и зарядное устройство. Если проблема сохраняется, перезапустите батарею согласно подсказке в приложении для устранения ненормальности.
6. Функция автоматического баланса: Когда батарея соответствует определённым условиям, она автоматически включает функцию баланса для обеспечения динамического равновесия элементов батареи.
7. Функция автоматической разрядки: Батарея имеет функцию автоматической разрядки. Если батарея полностью заряжена и остаётся в состоянии покоя более десяти дней, она автоматически разряжается до примерно 60% для хранения.
8. Функция автоматической регулировки тока и секционной защиты: При использовании официального зарядного устройства зарядный ток может быть интеллектуально отрегулирован в зависимости от текущей температуры элементов батареи. Кроме того, батарея также будет защищаться самостоятельно в зависимости от температуры.
9. Функция управления тепловым балансом: Батарея имеет функцию управления тепловым балансом для контроля разницы температур между элементами батареи в пределах допустимой погрешности и поддержания их равенства.
10. Защита двух интерфейсов: Двухинтерфейсный разъём батареи разделён на положительный и отрицательный полюсы, чтобы избежать обратного подключения. Батарея имеет функцию защиты от обратного подключения.

Использование батареи

Включение и выключение

1. В режиме сна или выключения нажмите и удерживайте кнопку питания (T > 3 секунды). Все светодиодные индикаторы быстро мигают. Во время быстрого мигания светодиодов коротко нажмите кнопку питания (0.1 секунда < T < 1 секунда), чтобы включить батарею.

1. Если кнопка питания не была коротко нажата во время быстрого мигания светодиодов, батарея вернётся в состояние выключения.
2. Если кнопка питания была нажата и удерживалась (T > 5 секунд) или коротко нажата (T < 1 секунда), батарея также вернётся в состояние выключения.

2. В состоянии включения нажмите и удерживайте кнопку питания (T > 3 секунды). Все светодиодные индикаторы быстро мигают. Во время быстрого мигания светодиодов коротко нажмите кнопку питания (0.1 секунда < T < 1 секунда), чтобы выключить батарею.

1. Если кнопка питания не была коротко нажата во время быстрого мигания светодиодов, батарея вернётся в состояние включения.
2. Если кнопка питания была нажата и удерживалась (T > 5 секунд) или коротко нажата (T < 1 секунда), батарея останется в состоянии включения.

После правильного подключения батареи к БПЛА нажмите и удерживайте кнопку питания до тех пор, пока все светодиоды не начнут мигать, затем коротко нажмите кнопку питания, чтобы включить батарею. После завершения полёта и остановки воздушных винтов нажмите и удерживайте кнопку питания до тех пор, пока все светодиоды не начнут мигать, затем коротко нажмите кнопку питания, чтобы выключить батарею, и, наконец, отключите батарею от БПЛА.

• Перед каждым полётом убедитесь, что уровень заряда батареи превышает 95%.
• Если БПЛА переходит в режим предупреждения о низком уровне заряда батареи, приземлитесь и прекратите полёт как можно скорее, замените батарею.
• В условиях низкой температуры (например, ниже 5°C) рекомендуется предварительно нагреть батарею перед началом работы, лучше всего до 20°C. Предварительный нагрев можно выполнить, удерживая БПЛА в режиме зависания.
• Зарядка и разрядка запрещены при температуре ниже -5°.

Проверка уровня заряда аккумуляторной батареи

1. В режиме сна или выключения аккумуляторной батареи кратковременно нажмите кнопку питания (0.1 секунда < T < 1 секунда). Светодиоды отображают уровень заряда батареи, который сохраняется в течение 5 секунд, а затем автоматически выключается. Индикация уровня заряда батареи следующая.

Таблицу можно прокручивать по горизонтали.

Примечание: Красный свет является индикатором неисправности, который обычно выключен.

2. При зарядке аккумуляторной батареи индикация уровня заряда следующая.

Таблицу можно прокручивать по горизонтали.

Примечание: Если уровень заряда батареи ниже 30% во время зарядки, зелёные огни мигают циклически. Когда батарея заряжена до 95%, все зелёные огни горят. В этот момент происходит зарядка с малым током. Когда батарея полностью заряжена до 100%, вентилятор зарядного устройства прекращает работу.

• Светодиоды аккумуляторной батареи будут мигать, указывая на статус зарядки. После завершения зарядки отключите батарею от зарядного устройства.

Аварийная индикация

Светодиоды аккумуляторной батареи могут отображать информацию, связанную с защитой батареи, вызванной аномалиями зарядки. После устранения неисправности нажмите переключатель батареи, чтобы отменить защитную индикацию светодиодов, и повторно подключите зарядное устройство для возобновления зарядки. Если температура зарядки аномальна, дождитесь её возвращения к норме, и батарея автоматически возобновит зарядку без повторного подключения зарядного устройства.

Таблицу можно прокручивать по горизонтали.

Примечание: Мигает красный свет указывает на неисправность батареи. Когда батарея обновляется, красный свет горит постоянно, а оставшиеся зелёные огни мигают в режиме бегущего огня.

Хранение и транспортировка аккумуляторной батареи

1. После каждого использования, после отключения батареи от беспилотного летательного аппарата, проверьте, есть ли посторонние предметы в интерфейсе питания батареи. Если есть, очистите их своевременно.
2. Во время транспортировки убедитесь, что питание батареи выключено, и батарея отключена от БПЛА или других устройств.
3. Храните батарею в недоступном для детей месте. Если ребёнок случайно проглотит компонент, немедленно обратитесь за медицинской помощью.
4. Не размещайте батарею рядом с источником тепла, например, под прямыми солнечными лучами, в горячем автомобиле, рядом с источником огня или на отопительной печи.
5. Среда хранения батареи должна быть сухой. Не размещайте батарею в воде или в месте, где может быть утечка воды.
6. Не храните и не транспортируйте батарею вместе с металлическими предметами (например, очками, часами, металлическими ожерельями, заколками и т.д.) или с легковоспламеняющимися и взрывоопасными предметами.
7. При размещении батареи убедитесь, что поверхность ровная, чтобы предотвратить прокалывание батареи острыми предметами.
8. Не храните батарею длительное время после её полной разрядки, чтобы избежать состояния переразрядки, которое может повредить элементы батареи и сделать её непригодной для использования.
9. Если требуется длительное хранение, отключите батарею от беспилотного летательного аппарата.
10. Если батарея хранилась длительное время (более 3 месяцев), она должна пройти хотя бы один цикл зарядки-разрядки каждые два месяца, а уровень её заряда должен поддерживаться примерно на 60% (третий светодиод будет мигать).

Утилизация аккумуляторной батареи

1. Замочите батарею в солёной воде на более чем 24 часа, чтобы убедиться, что батарея полностью разряжена, а затем поместите её в предназначенный контейнер для утилизации батарей. Батареи являются опасными химическими веществами и строго запрещены к выбрасыванию в обычные мусорные контейнеры. следуйте местным правилам утилизации и переработки батарей для получения подробной информации.
2. Если батарея не может быть полностью разряжена из-за неисправности кнопки питания, не выбрасывайте её непосредственно в контейнер для утилизации батарей. Свяжитесь с профессиональной компанией по переработке батарей для дальнейшей обработки.

Меры предосторожности

1. Не используйте батарею рядом с источником тепла, например, под прямыми солнечными лучами в жаркий сезон, в горячем автомобиле, рядом с источником огня, отопительной печью или выхлопным отверстием генератора.
2. Строго запрещено контактировать батарею с любой жидкостью. Не погружайте батарею в воду и не допускайте её намокания. Не используйте батарею под дождём или во влажной среде. Если внутренняя часть батареи контактирует с водой, может произойти реакция разложения, вызывающая возгорание или даже взрыв батареи.
3. Строго запрещено использовать вздутую, протекающую или повреждённую батарею. Если возникает одна из этих ситуаций, обратитесь к агенту для дальнейшей обработки.
4. Перед установкой или снятием батареи с БПЛА убедитесь, что питание батареи выключено. Не вставляйте и не извлекайте батарею, когда её питание включено, иначе интерфейс питания может быть повреждён.
5. Батарея должна использоваться в температурном диапазоне от 0°C до 45°C. Чрезмерная температура может вызвать возгорание или даже взрыв батареи. При низких температурах производительность батареи будет серьёзно снижена и не сможет удовлетворить требования нормального использования. Она может использоваться нормально после возвращения к нормальной температуре.
6. Не используйте батарею в среде с сильным электростатическим или магнитным полем. В противном случае это может вызвать сбой платы защиты батареи, что приведёт к серьёзным неисправностям БПЛА.
7. Не разбирайте батарею и не прокалывайте её острыми предметами. В противном случае это приведёт к возгоранию или даже взрыву батареи.
8. Жидкость внутри батареи является высоко коррозионной. Если она протекает, держитесь подальше от неё. Если жидкость попадёт на кожу или глаза человека, немедленно промойте большим количеством воды и обратитесь за медицинской помощью.
9. Если батарея упала с БПЛА или подверглась внешнему воздействию, не используйте её снова.
10. Если батарея случайно упала в воду во время полёта БПЛА или в других ситуациях, немедленно извлеките батарею и поместите её в безопасное открытое место. Держитесь подальше от батареи, пока она полностью не высохнет. Не используйте высохшую батарею снова. Утилизируйте её надлежащим образом в соответствии с методом утилизации, описанным в данном документе.
11. Не замыкайте положительный и отрицательный полюсы аккумуляторной батареи проводом или другими металлическими предметами.
12. Не ударяйте аккумуляторную батарею. Не размещайте тяжёлые предметы на аккумуляторной батарее или зарядном устройстве.
13. Если на интерфейсе аккумуляторной батареи есть грязь, протрите его сухой тканью. В противном случае это может привести к плохому контакту, потере энергии или невозможности зарядки.
14. Не подключайте положительный и отрицательный полюсы аккумуляторной батареи в обратном порядке. В противном случае аккумуляторная батарея может заряжаться неправильно, что может привести к перегреву, взрыву или возгоранию. Строго запрещено использовать аккумуляторную батарею, не рекомендованную официальным производителем. Если требуется замена, обратитесь в службу послепродажного обслуживания или к назначенному агенту. Пользователь несёт ответственность за любые аварии с аккумуляторной батареей или сбои в полёте, вызванные использованием неофициальной батареи.
15. Аккумуляторные батареи являются опасными предметами. Не кладите другие предметы на аккумуляторную батарею и не используйте её или её упаковку в качестве сиденья. В противном случае это может повредить аккумуляторную батарею и даже привести к опасности.
16. Аккумуляторные батареи тяжёлые. Размещайте их осторожно, чтобы предотвратить опрокидывание и повреждение сторон аккумуляторной батареи. Если аккумуляторная батарея опрокинулась и была повреждена, немедленно поместите её в открытое пространство, вдали от горючих материалов и людей. Через полчаса погрузите аккумуляторную батарею в воду на срок более 24 часов. Убедитесь, что аккумуляторная батарея полностью разряжена перед её утилизацией.

Перевод AGI Systems по руководству производителя.
