Руководство по эксплуатации J150EVO

Пульт управления

Обзор наземного терминала управления

RC пульт управления использует новейшую передовую технологию передачи цифрового изображения с адаптивной частотной модуляцией. Он автоматически выбирает диапазон рабочих частот с наименьшими помехами. Оснащённый антенной с высоким коэффициентом усиления, он поддерживает сверхдальнюю связь на расстоянии до 3 км. Оснащён восьмиядерным высокопроизводительным процессором Qualcomm, с возможностями аппаратного декодирования H.264 или H.265, 1080P@60FPS. Мощная вычислительная производительность снижает задержку передачи и отображения видео до 320 мс, позволяя видеть всё, с чем сталкивается БПЛА в полёте.

Пульт управления интегрирует 7,02-дюймовый экран с высоким разрешением 1920*1200, 8-нанометровый высокопроизводительный процессор, 8 ГБ оперативной памяти и 128 ГБ хранилища. С мощным вентилятором охлаждения, это 1080P наземная станция на базе Android с цифровой передачей изображения, способная выполнять все задания.

Подготовка пульта управления

Установка SIM-карты

SIM-карта может обеспечить сетевое подключение для пульта управления, позволяя использовать приложения, такие как приложение EAVISION SmartFarm 70.

• Обязательно. Вы можете выбрать портативный WIFI для обеспечения сетевого доступа для пульта управления.
• Для лучшего опыта рекомендуется установить SIM-карту мобильного оператора для подключения к мобильной сети. Убедитесь, что пульт управления выключен перед установкой.

Шаги установки:

1. Откройте резиновую защитную крышку сверху
2. Вставьте SIM-карту для беспроводного доступа в Интернет в слот для карты
3. Закройте резиновую защитную крышку

Регулировка антенны

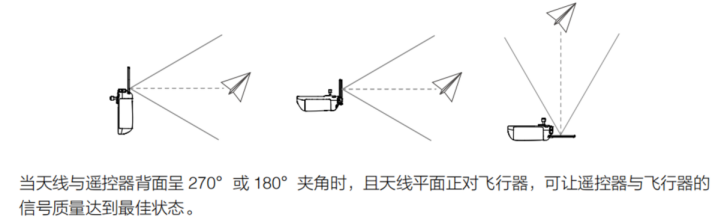

Разверните антенну пульта управления и настройте её в подходящее положение. Различные положения антенны обеспечивают различную силу сигнала.

• Во время работы не закрывайте антенну пульта управления и не блокируйте передачу сигнала другими способами.
• Верхняя часть антенны пульта управления является самой слабой частью передачи сигнала. Избегайте её направления на БПЛА. Антенны не должны пересекаться.
• Использование антенны: оптимальный приём сигнала достигается, когда антенна расположена вертикально вверх от экрана, плоской стороной к БПЛА.

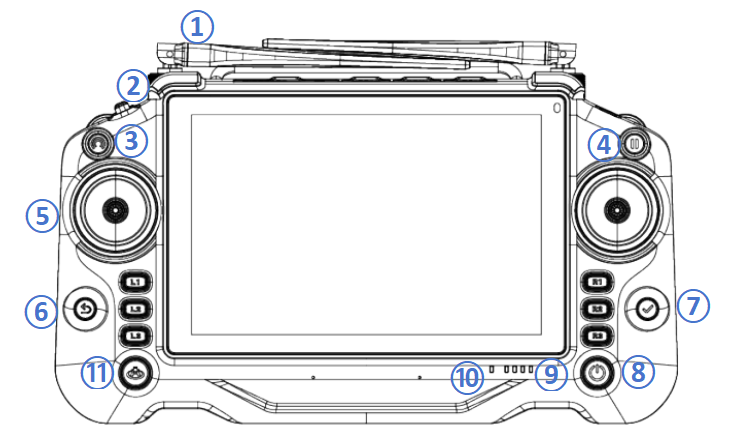

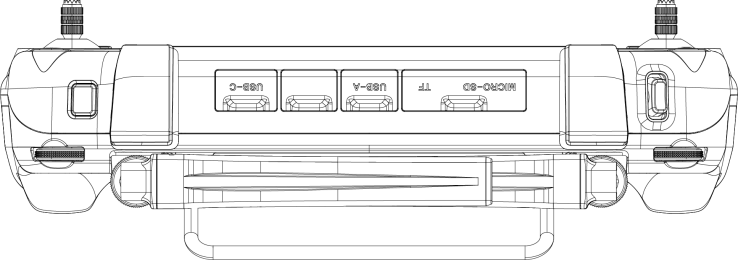

Компоненты пульта управления

1. Внешняя антенна пульта управления

(Беспроводная передача сигнала)

2. Переключатель режима полёта (Переключатель режима полёта:

Верхний и средний для ручного режима,

Нижний для автоматического режима)

3. Кнопка сопряжения

(Отображение состояния сопряжения и подключения)

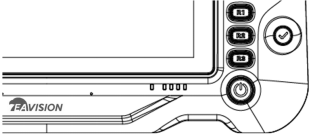

4. Кнопка зависания
5. Джойстики (Управление полётом)
6. Возврат/Выход

7. Сохранить/Подтвердить
8. Кнопка питания (Проверка уровня заряда батареи, Включение/Выключение,

Нажмите, чтобы затемнить экран при включении)

9. Индикатор уровня заряда батареи

(Отображает текущий уровень заряда

аккумуляторной батареи пульта управления)

10. Индикатор состояния (Отображает рабочий статус

аккумуляторной батареи пульта управления)

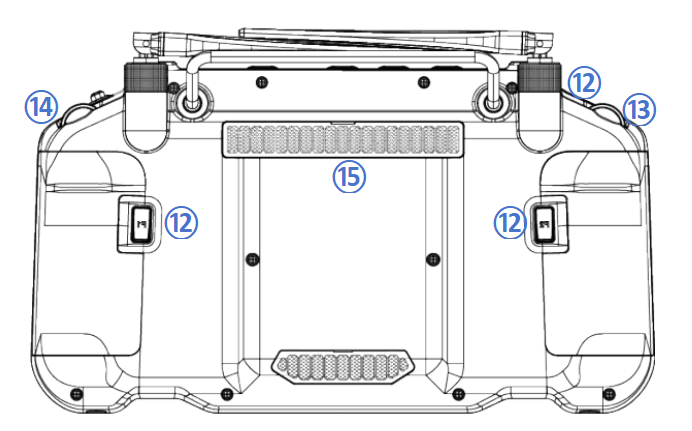

11. Кнопка возврата / посадки (Зарезервировано)
12. Кнопка (Зарезервировано)
13. Левый регулятор (Регулирует угол наклона FPV подвеса)
14. Правый регулятор

15. Воздушный выход

(Выход для охлаждающего воздуха)

аккумуляторной батареи пульта управления)

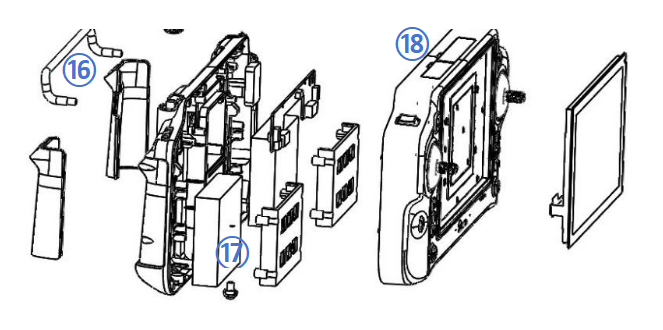

16. Ручка
17. Встроенная аккумуляторная батарея
18. Интерфейс дистанционного управления

Операции с пультом управления

Включение и выключение

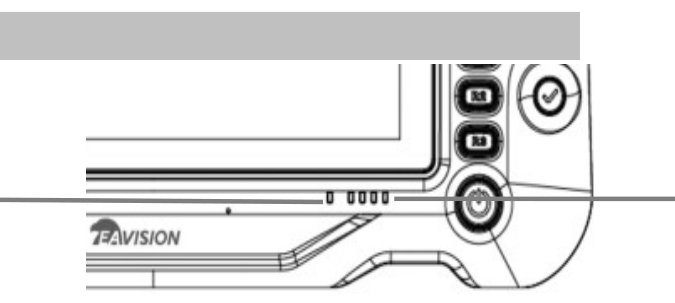

Вы можете проверить уровень заряда батареи пульта управления через индикатор уровня заряда батареи. Управляйте пультом управления согласно следующим шагам:

1. Проверка уровня заряда батареи: Когда пульт управления выключен, коротко нажмите кнопку питания один раз. Индикатор уровня заряда батареи загорится, позволяя проверить уровень заряда. Если уровень заряда низкий, зарядите батарею.
2. Включение: Когда пульт управления выключен, нажмите и удерживайте кнопку питания до тех пор, пока индикатор уровня заряда батареи не начнёт мигать. Затем коротко нажмите кнопку питания, пока индикатор мигает, чтобы включить пульт управления.
3. Выключение: Когда пульт управления включен, нажмите и удерживайте кнопку питания до тех пор, пока индикатор уровня заряда батареи не начнёт мигать. Затем коротко нажмите кнопку питания, пока индикатор мигает, чтобы выключить пульт управления.

• Запись экрана: Когда пульт управления включен, проведите вниз от верхнего края экрана, чтобы открыть панель быстрого доступа, где можно включить или выключить функцию записи экрана.
• Выключение экрана: Когда пульт управления включен, коротко нажмите кнопку питания. Экран пульта управления выключится, переходя в режим энергосбережения. Коротко нажмите кнопку питания снова, чтобы восстановить экран.
• Первое включение БПЛА и его подключение к пульту управления занимает около 1 минуты и 30 секунд. Во время процесса эксплуатации при замене основной аккумуляторной батареи (при включённой резервной батарее) это занимает 15–30 секунд.

Зарядка

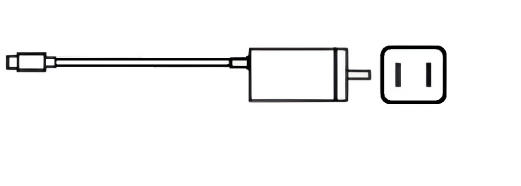

Пульт управления использует адаптер мощностью 65 Вт и поддерживает зарядку только оригинальным адаптером заводского стандарта.

1. Используйте оригинальный кабель быстрой зарядки Type-C для подключения пульта управления и адаптера.
2. Если индикатор уровня заряда батареи мигает, это означает, что пульт управления заряжается.
3. Когда индикатор уровня заряда батареи горит постоянно, это означает, что зарядка завершена.

• Вы можете использовать внешний аккумулятор для зарядки (внешний аккумулятор должен поддерживать протокол PD3.0 или выше). используйте оригинальный кабель быстрой зарядки.
• При длительном хранении пульта управления, чтобы поддерживать оптимальное состояние батареи, убедитесь, что вы заряжаете пульт управления один раз каждые 3 месяца. Уровень заряда батареи должен быть в пределах от 50% до 75%.

Режимы джойстика пульта управления

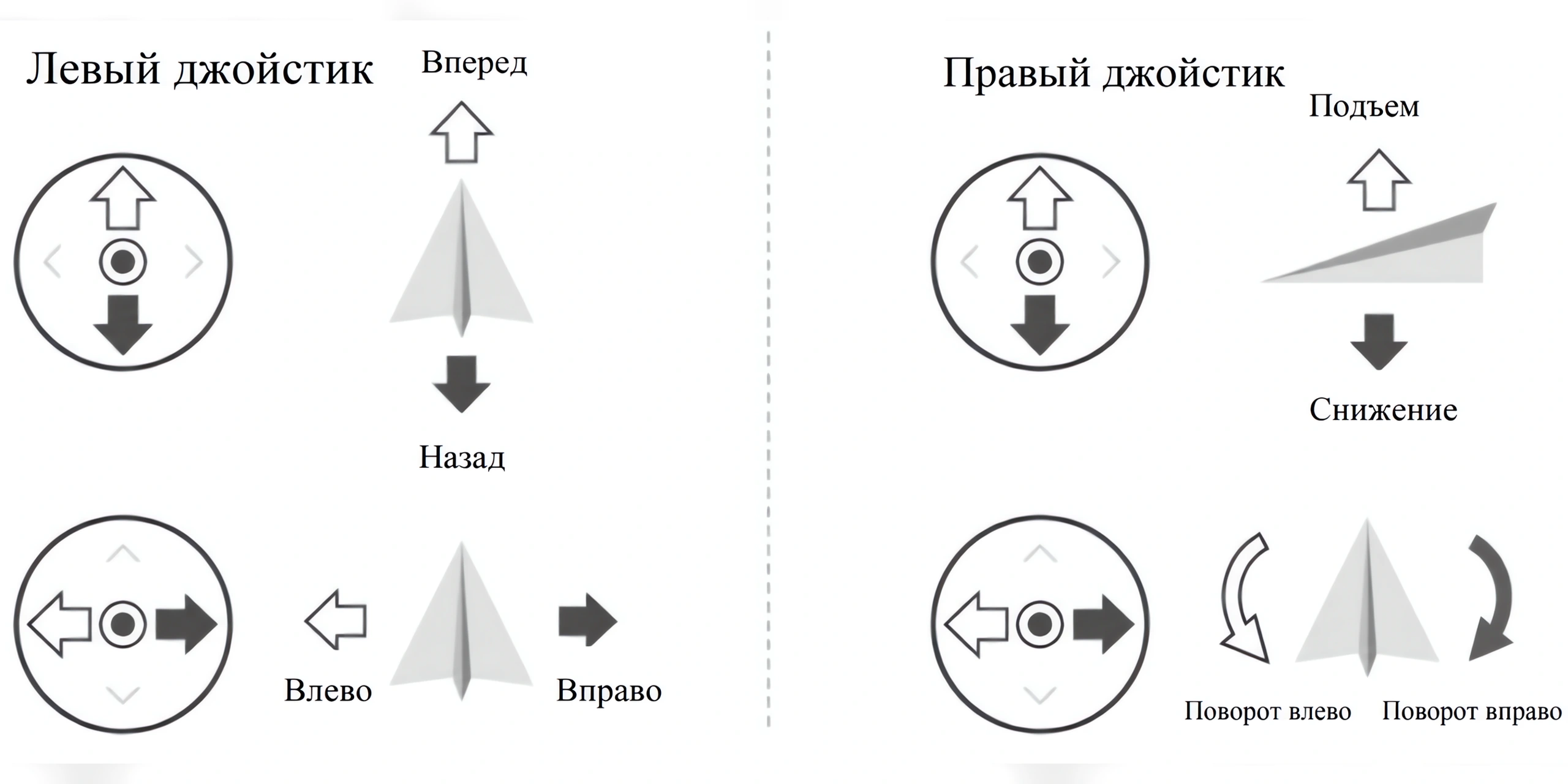

Перед управлением БПЛА с помощью джойстиков пульта управления необходимо уточнить текущий режим джойстика БПЛА для обеспечения безопасности полёта. Режимы джойстика пульта управления делятся на американский режим, китайский режим и японский режим, как показано на следующем рисунке:

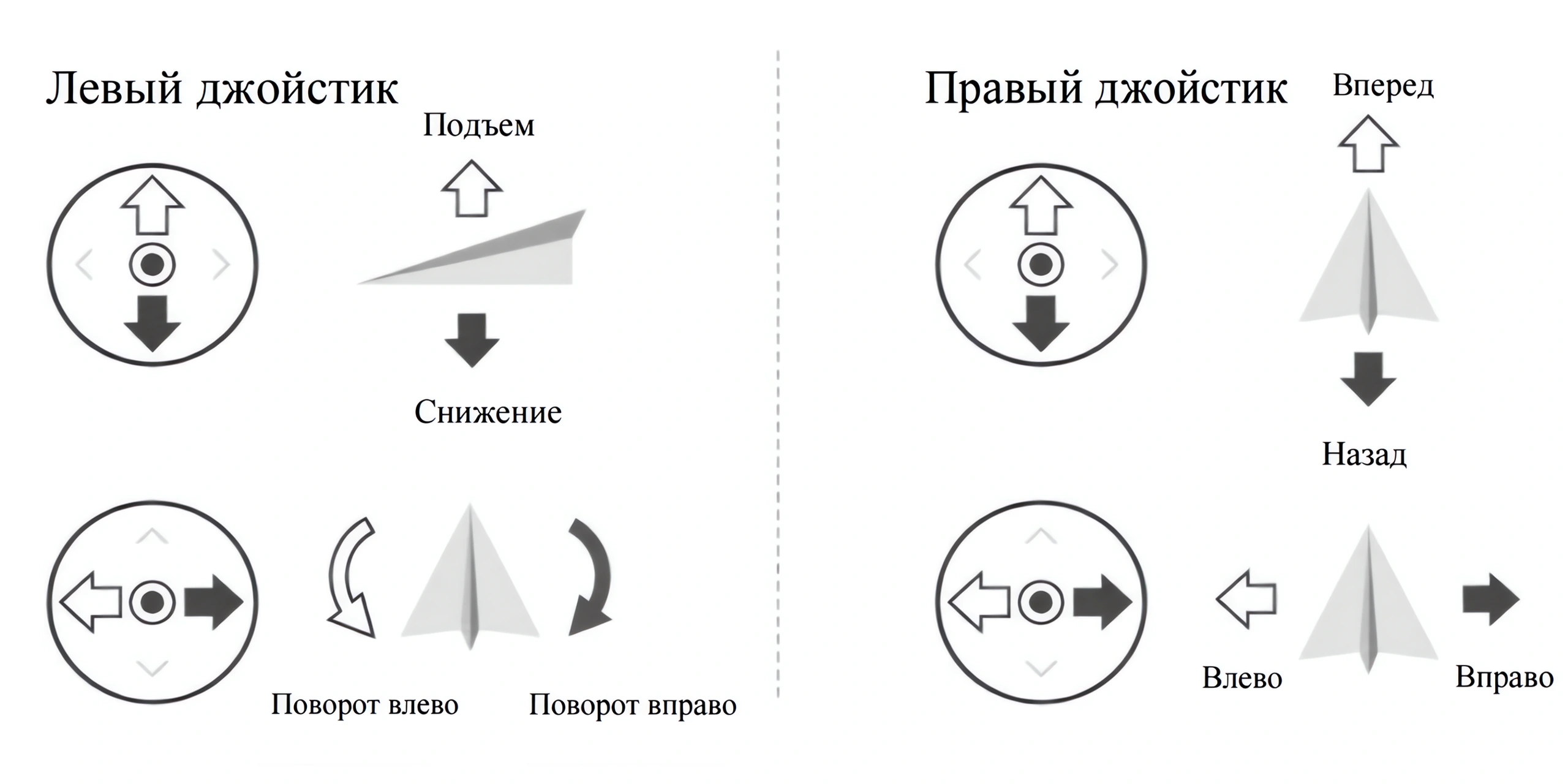

Американский режим

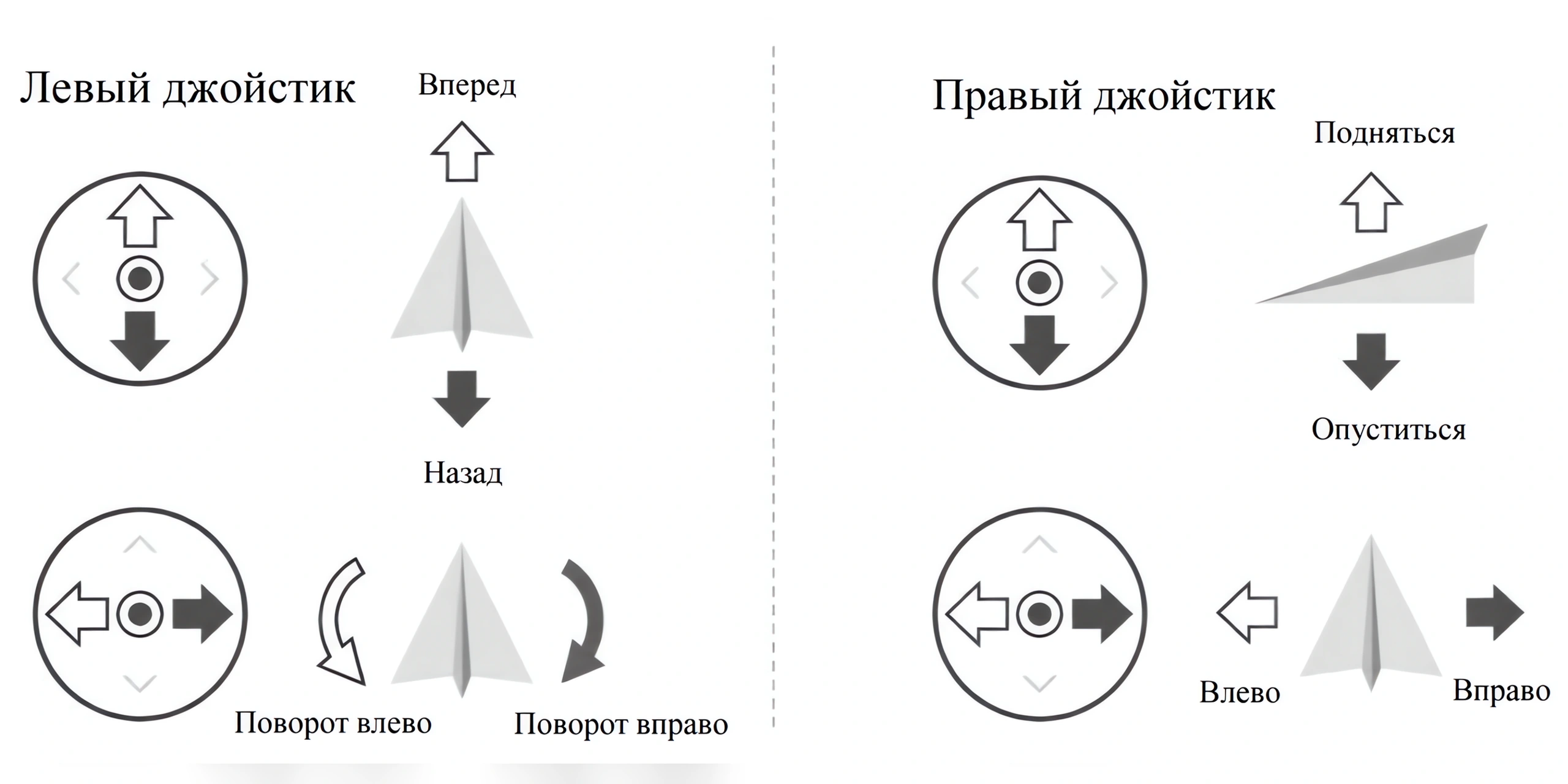

Китайский режим

Японский режим

Пульт управления по умолчанию настроен на американский режим. В данном руководстве описан метод управления пультом управления в американском режиме в качестве примера.

• Центральное/нейтральное положение джойстика: Джойстики пульта управления автоматически возвращаются в среднее положение, если их не использовать вручную.
• Отклонение джойстика: Величина управления джойстиками пульта управления при управлении БПЛА.

Таблицу можно прокручивать по горизонтали.

Пульт управления (режим по умолчанию — американский)	Устройство БПЛА	Метод управления

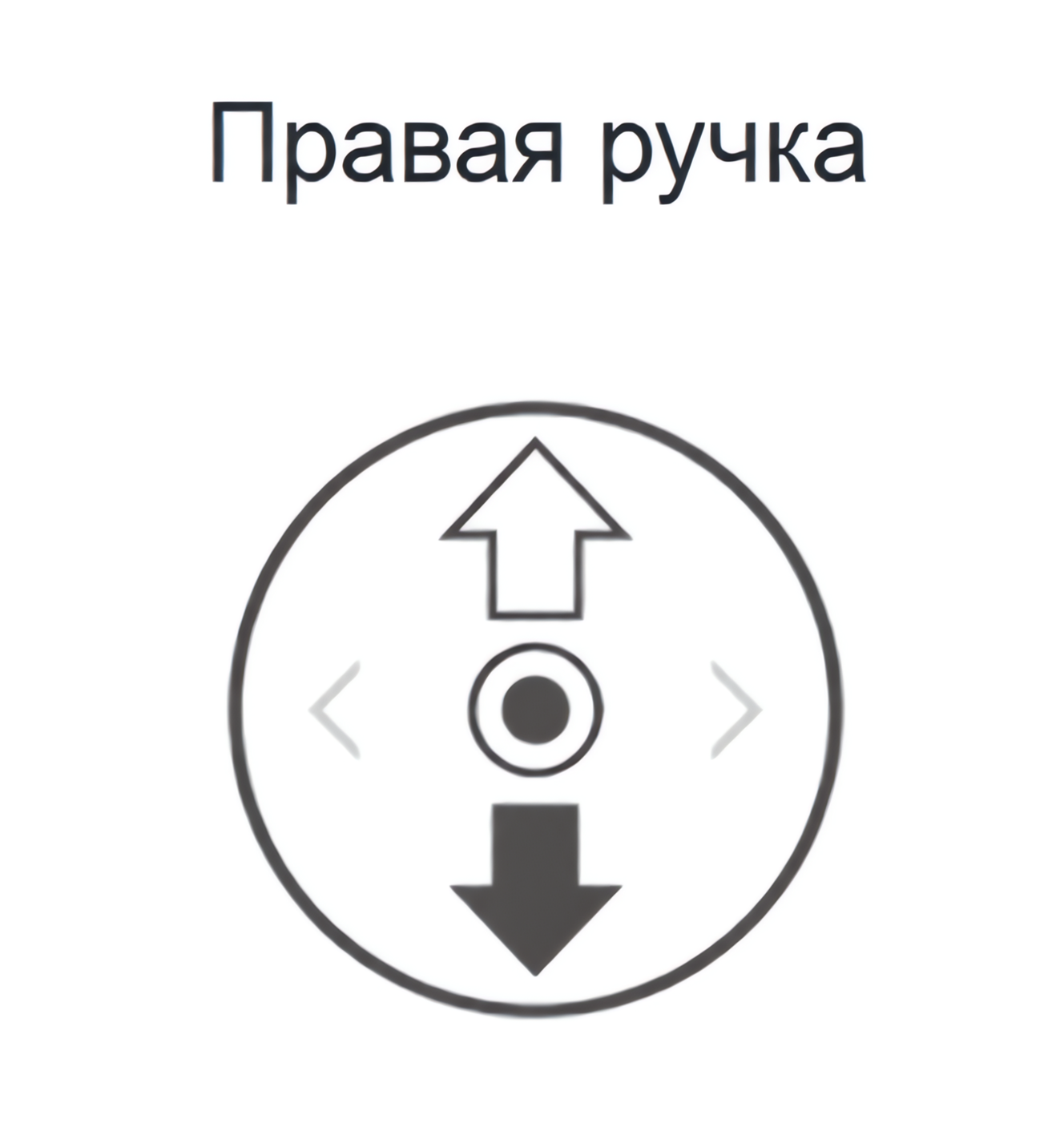

		Рычаг газа управляет подъёмом и спуском БПЛА. Нажмите рычаг газа вверх, чтобы БПЛА поднялся; потяните его вниз, чтобы БПЛА опустился. Когда рычаг находится в среднем положении, высота БПЛА остаётся неизменной. Для взлёта БПЛА рычаг газа должен быть перемещён выше среднего положения.

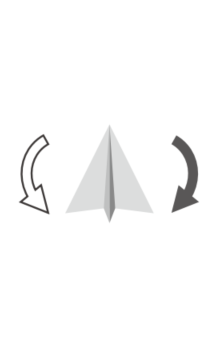

		Рычаг рыскания управляет направлением движения БПЛА. Нажмите рычаг рыскания влево, чтобы БПЛА вращался против часовой стрелки; нажмите его вправо, чтобы БПЛА вращался по часовой стрелке. Когда рычаг находится в среднем положении, угловая скорость вращения равна нулю, и БПЛА не вращается. Отклонение джойстика соответствует угловой скорости вращения БПЛА. Чем больше отклонение, тем выше угловая скорость вращения.

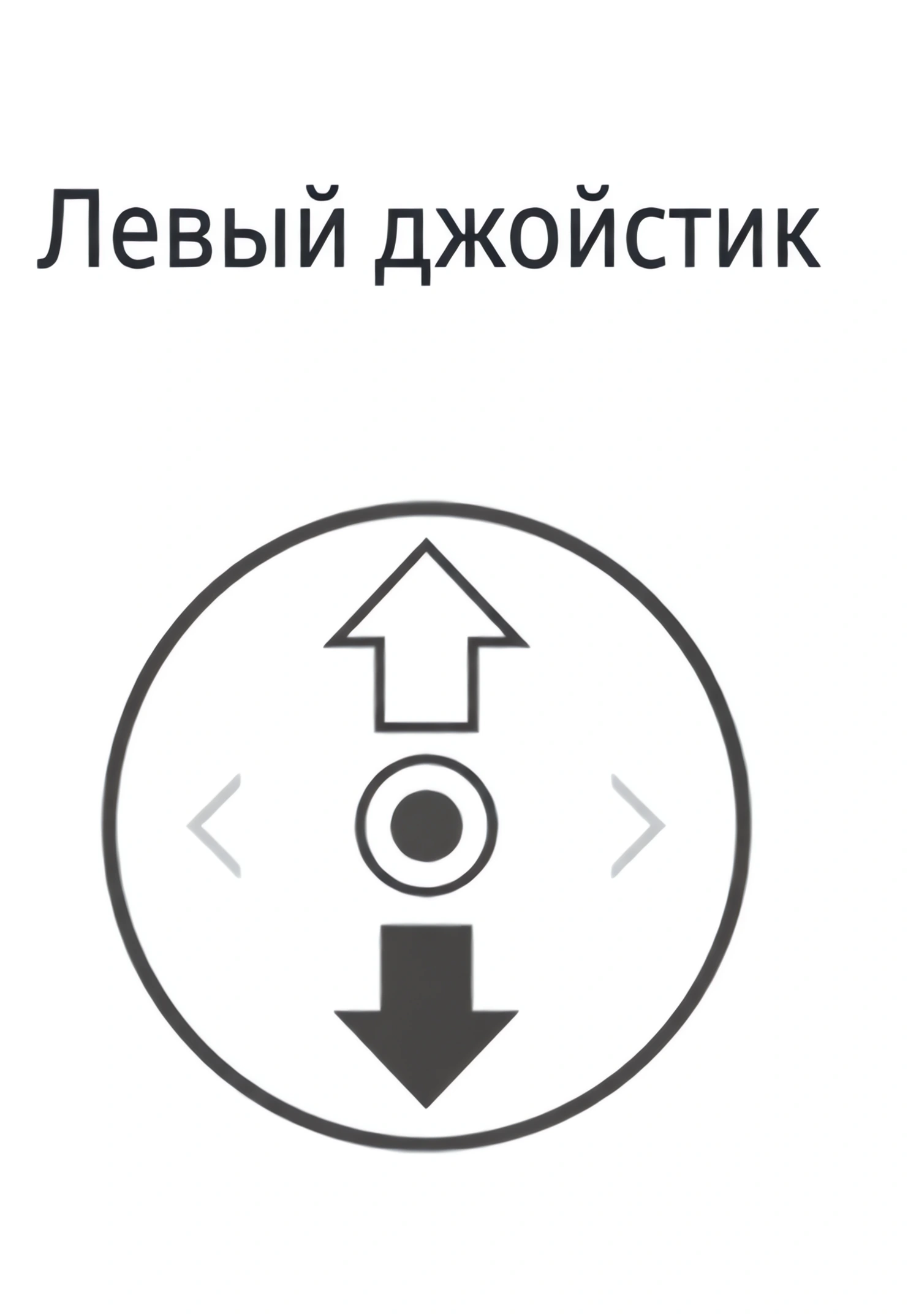

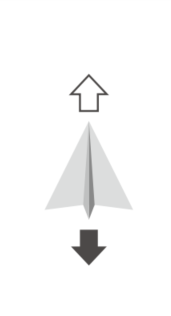

		Рычаг тангажа управляет движением БПЛА вперёд и назад. Нажмите рычаг тангажа вверх, чтобы БПЛА наклонился вперёд и полетел вперёд; потяните его вниз, чтобы БПЛА наклонился назад и полетел назад. Когда рычаг находится в среднем положении, БПЛА остаётся горизонтальным в направлении вперёд-назад. Отклонение джойстика соответствует углу наклона БПЛА вперёд-назад. Чем больше отклонение, тем больше угол наклона и выше скорость полёта.

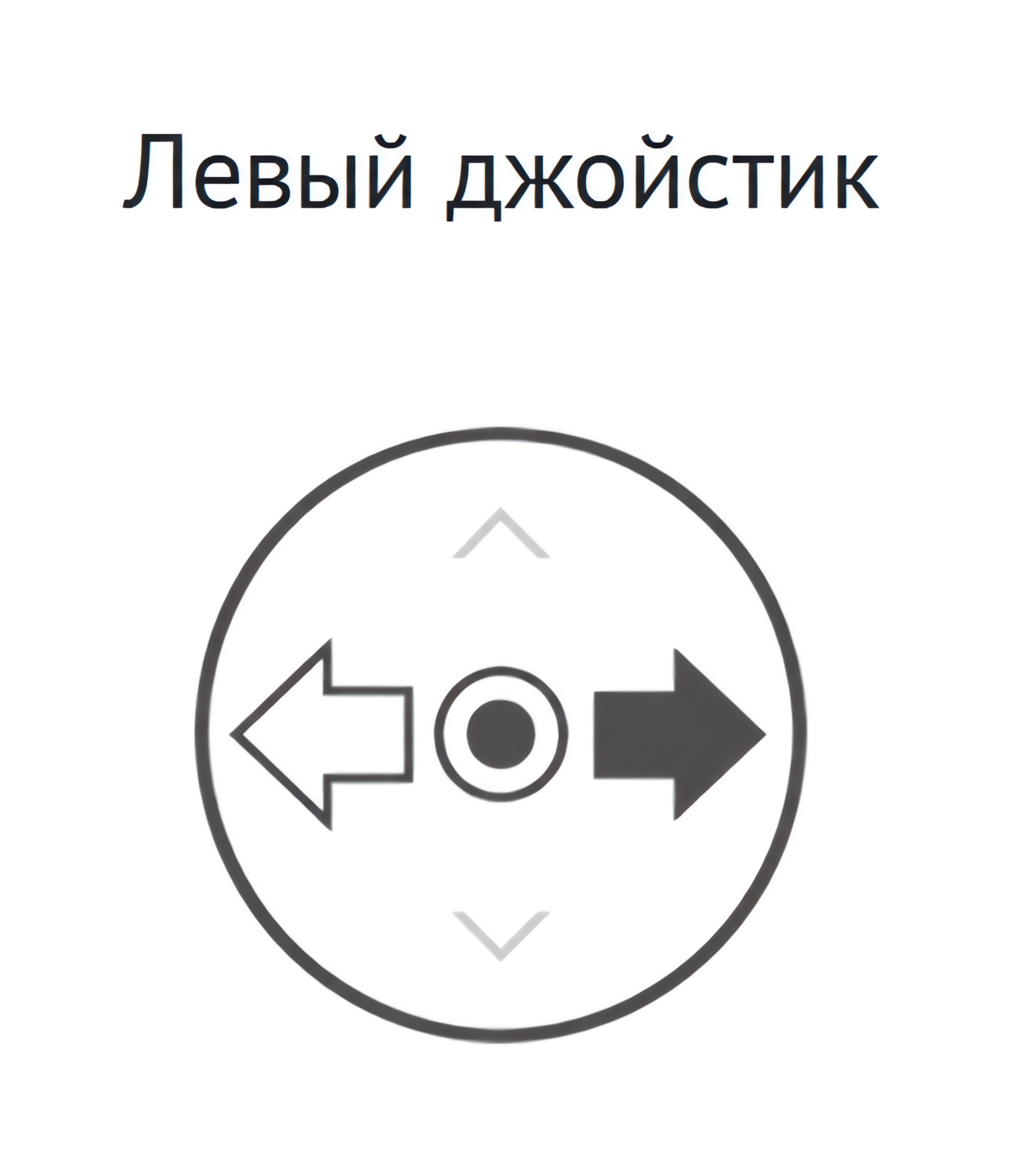

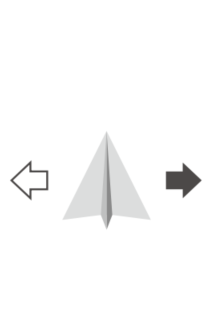

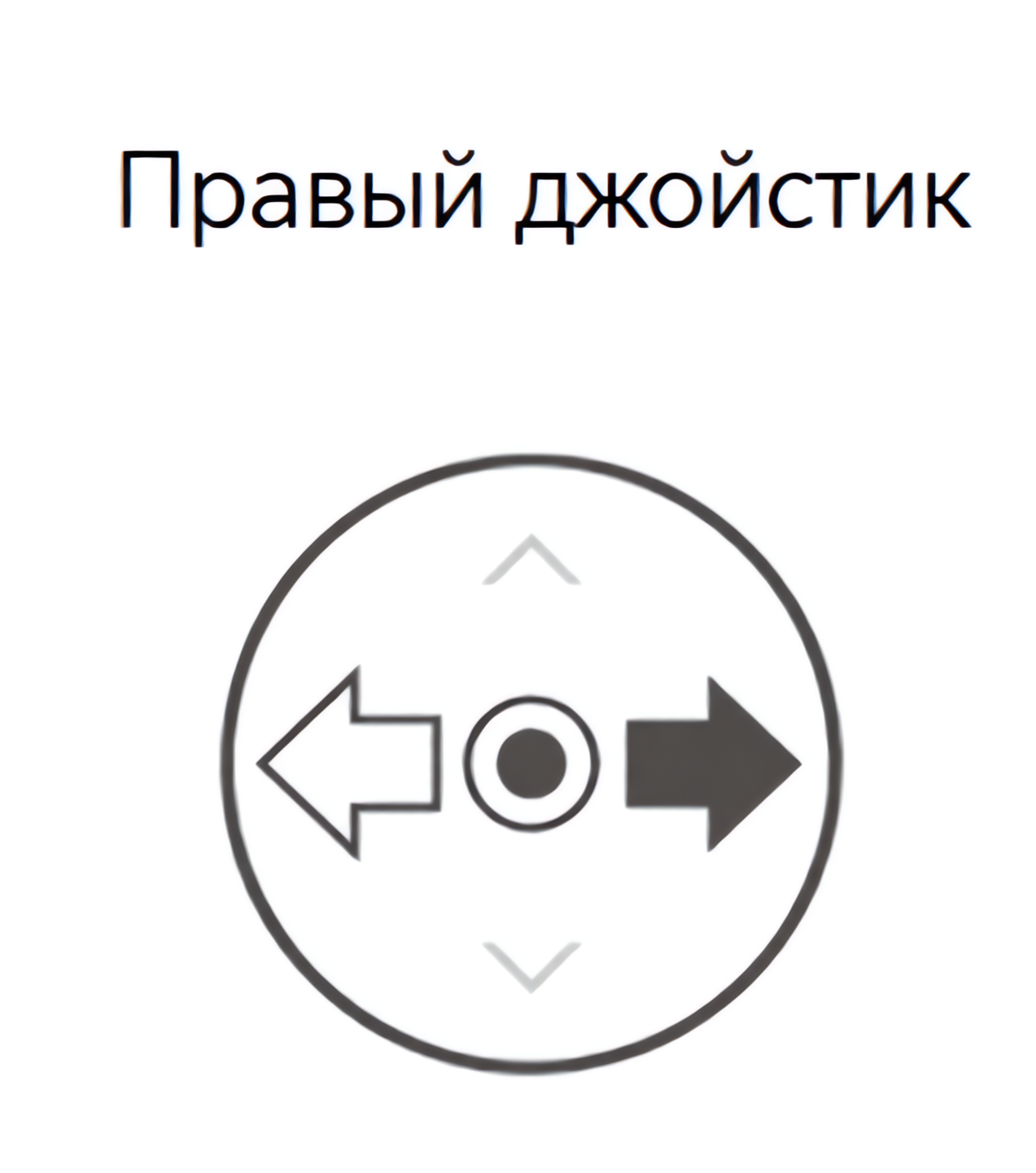

		Рычаг крена управляет движением БПЛА влево и вправо. Нажмите рычаг крена влево, чтобы БПЛА наклонился влево и полетел влево; нажмите его вправо, чтобы БПЛА наклонился вправо и полетел вправо. Когда рычаг находится в среднем положении, БПЛА остаётся горизонтальным в направлении влево-вправо. Отклонение джойстика соответствует углу наклона БПЛА влево-вправо. Чем больше отклонение, тем больше угол наклона и выше скорость полёта.

Управление джойстиком

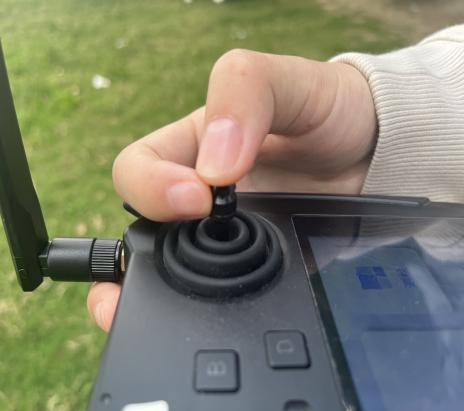

Для точного управления БПЛА удерживайте джойстик двумя пальцами, как показано на рисунке.

Большой палец положите сверху на джойстик, указательный — сбоку. Так удобнее выполнять плавные и точные движения.

Переключение режима джойстика

Режим джойстика пульта управления можно изменить в разделе "Настройки" приложения EAVISION SmartFarm 70.

Звуковые сигналы пульта управления

В определённых сценариях или при возникновении ошибки пульт управления будет транслировать голосовые сообщения о текущей неисправности или режиме. Для получения подробной информации обратитесь к подсказкам в реальном времени в приложении EAVISION SmartFarm 70.

В режиме беззвучности все звуковые подсказки будут отключены, включая сигналы тревоги (например, возврат, сигнал низкого уровня заряда аккумулятора и т.д.). Используйте этот режим с осторожностью.

Операции с сенсорным экраном

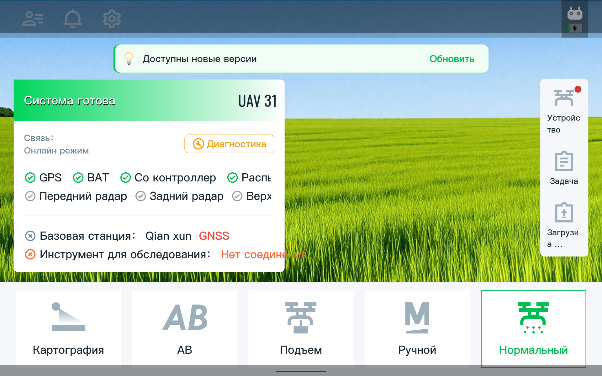

Главная страница

Верхняя строка состояния на главной странице отображает время, статус сетевого подключения и уровень заряда аккумуляторной батареи пульта управления.

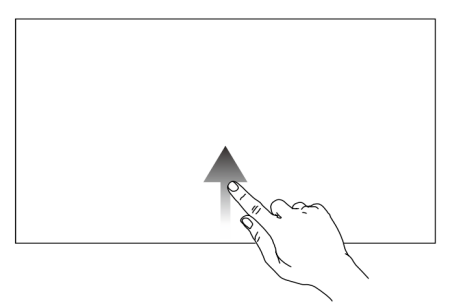

Жестовое управление

• Возврат: Проведите вверх и нажмите нижний правый угол
• Возврат на главную страницу: Проведите вверх и нажмите середину нижней части экрана
• Вход в центр заданий: Проведите вверх и нажмите нижний левый угол

Интерфейс панели быстрого доступа

Проведите вниз от верхнего края экрана, чтобы открыть панель быстрого доступа.

• Bluetooth: Однократное нажатие включает или выключает соединение Bluetooth. Длительное нажатие открывает настройки соединения Bluetooth.
• Запись экрана: Включает функцию записи экрана.
• Переключатель мобильной сети: Включает или выключает мобильные данные, используемые для сетевых нужд приложения БПЛА.
• Регулировка яркости экрана: Перемещайте ползунок для настройки яркости экрана.

Сопряжение пульта управления

• БПЛА прошёл синхронизацию частоты на заводе. Для выполнения синхронизации частоты нажмите кнопку синхронизации в верхнем левом углу пульта управления на 3 секунды; индикатор состояния начнёт мигать попеременно красным и зелёным цветом.
• Нажмите кнопку питания аккумуляторной батареи на 6 секунд, пока светодиодный индикатор батареи не начнёт показывать прокручивающийся свет.
• Примерно через 30 секунд индикатор подтверждения частоты на пульте управления станет зелёным и будет гореть постоянно, что указывает на успешную синхронизацию частоты.

Управление FPV

Когда пульт управления подключён к БПЛА, нажмите " " в верхнем правом углу интерфейса приложения EAVISION SmartFarm 70 на пульте управления, чтобы открыть и отобразить FPV-видео, и экран передачи видео будет показан.

Используйте регулятор в верхнем левом углу пульта управления для настройки угла FPV.

Индикаторы пульта управления

Индикаторы состояния пульта управления используют три цвета с различной частотой мигания для обозначения различных значений.

Таблицу можно прокручивать по горизонтали.

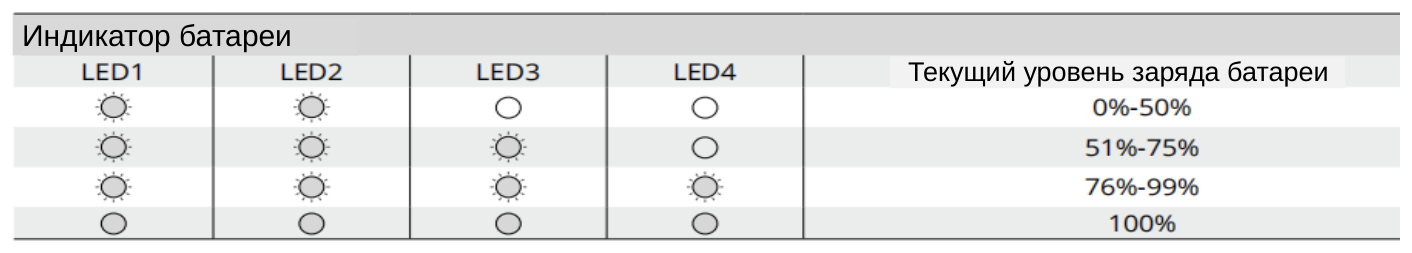

Индикаторы уровня заряда аккумулятора показывают уровень заряда аккумуляторной батареи пульта управления.

Меры предосторожности пульта управления

• Не используйте пульт управления для управления БПЛА в местах с большим количеством людей, областях с множеством препятствий, местах с сильными магнитными полями или источниками помех сигнала, а также в других зонах, которые могут привести к ненужным экономическим потерям или даже травмам.
• Во время работы не закрывайте антенну пульта управления и не блокируйте передачу сигнала другими способами.
• Не отключайте питание пульта управления заранее, если электродвигатели БПЛА всё ещё работают.
• Перед началом работы обязательно проверьте уровень заряда аккумуляторной батареи пульта управления.
• Оптимальное расстояние для управления пультом составляет до 2 км.
• Если пульт управления показывает признаки попадания воды, масла или загрязнения другими химическими веществами, немедленно выключите его и прекратите использование.
• Поскольку пульт управления состоит из электронных компонентов, держите его вдали от зон, склонных к статическому электричеству, когда он не используется.
• Используйте спирт для очистки и протирки.

Перевод AGI Systems по руководству производителя.
