Руководство по эксплуатации J150EVO
Ручной маркер
В этой главе
Обзор ручного маркера
Встроенный модуль дифференциального позиционирования маркер представляет собой высокоточный модуль позиционирования, разработанный компанией EAVISION. Он используется для точного получения информации GNSS-позиционирования. Внутри используется многоступенчатая интегрированная антенна, которая позволяет одновременно получать точную информацию о позиционировании и проводить высокоэффективное точное картографирование на месте.

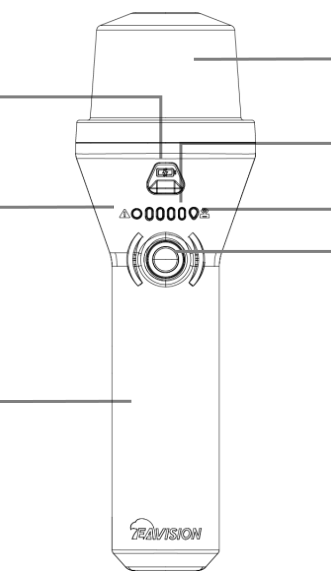

Компоненты ручного маркера
- Антенна RTK
- Индикатор уровня заряда аккумулятора
- Индикатор состояния позиционирования
- Кнопка включения/выключения питания
- Зарядный порт Type-C
- Индикатор состояния неисправности
- Ручной держатель
Включение/выключение питания
Методы включения и выключения ручного маркера такие же, как у аккумуляторной батареи БПЛА:
В состоянии выключения: Нажмите и удерживайте кнопку питания в течение 3 секунд. Четыре индикатора мигнут три раза, а затем погаснут. В течение 3 секунд выполните короткое нажатие один раз, и аккумулятор включится. Светодиодная лампа "бегущая лошадь" загорится, указывая на успешное включение.
В состоянии включения: Нажмите и удерживайте, а затем выполните короткое нажатие, чтобы выключить аккумулятор. Светодиодная лампа "бегущая лошадь" погаснет. Короткое нажатие на 1 секунду отобразит уровень заряда аккумулятора, который погаснет через 5 секунд, указывая на успешное выключение.
Отображение уровня заряда аккумулятора
Статус зарядки: Индикаторы уровня заряда аккумулятора показывают непрерывный зелёный свет.
Таблицу можно прокручивать по горизонтали.
LED1 | LED2 | LED3 | LED4 | Уровень заряда |
|---|---|---|---|---|
Мигает | Выключено | Выключено | Выключено | 0%-25% |
Горит постоянно | Мигает | Выключено | Выключено | 26%-50% |
Горит постоянно | Горит постоянно | Мигает | Выключено | 51%-75% |
Горит постоянно | Горит постоянно | Горит постоянно | Мигает | 76%-99% |
Горит постоянно | Горит постоянно | Горит постоянно | Горит постоянно | 100% |
Отображение уровня заряда аккумулятора: Короткое нажатие один раз отображает текущий уровень заряда аккумулятора маркер. В состоянии включения отображается текущий уровень заряда аккумулятора.
Таблицу можно прокручивать по горизонтали.
LED1 | LED2 | LED3 | LED4 | Уровень заряда |
|---|---|---|---|---|
Горит постоянно | Выключено | Выключено | Выключено | 0%-25% |
Горит постоянно | Горит постоянно | Выключено | Выключено | 26%-50% |
Горит постоянно | Горит постоянно | Горит постоянно | Выключено | 51%-75% |
Горит постоянно | Горит постоянно | Горит постоянно | Горит постоянно | >76% |
Отображение индикаторов
При выключенном питании ни индикатор состояния позиционирования, ни индикатор неисправности не горят.
Таблицу можно прокручивать по горизонтали.
Индикатор. | Цвет. | Состояние. | Режим мигания. |
|---|---|---|---|
Индикатор состояния позиционирования | Отсутствует. | Не включено питание. | Выключено |
Синий. | Инициализация. | Мигание с частотой 1 Гц. | |
Синий. | Поиск спутников. | Мигание с частотой 1 Гц. | |
Синий. | Нормальная работа. | Горит постоянно | |
Индикатор состояния неисправности | Отсутствует. | Нормальная работа. | Выключено |
Красный | Аномалия маркера | Горит постоянно |
Использование ручного маркера
Перед использованием маркер необходимо включить и подключить.
Порядок работы
- Включите маркер.
- маркер автоматически переходит в режим поиска спутников. Откройте приложение EAVISION SmartFarm 70 на пульте управления.
- В интерфейсе приложения проверьте статус подключения маркер в интерфейсе "Управление устройствами" и выполните подключение через Bluetooth.
- После успешного подключения войдите в интерфейс управления, чтобы проверить, перешёл ли маркер в состояние RTK.
- При выключенном маркер ни индикатор состояния позиционирования, ни индикатор неисправности не горят.
- Мощность зарядки поддерживает быструю зарядку, и аккумулятор может быть полностью заряжен за 2-3 часа.
- При включении по умолчанию активируется режим без картографирования.
Перевод AGI Systems по руководству производителя.
