Руководство по эксплуатации J150EVO
Станция SuperLink
В этой главе
Обзор станции SuperLink
Опциональная коммуникационная станция "Extreme Link" объединяет четыре функции: высокоточное картографирование, офлайн базовая станция, ретрансляция сигнала и руководство по подъёму. Она может удовлетворить потребности в различных сценариях, таких как отсутствие сети, слабая сеть и горные районы, блокированные одной станцией.

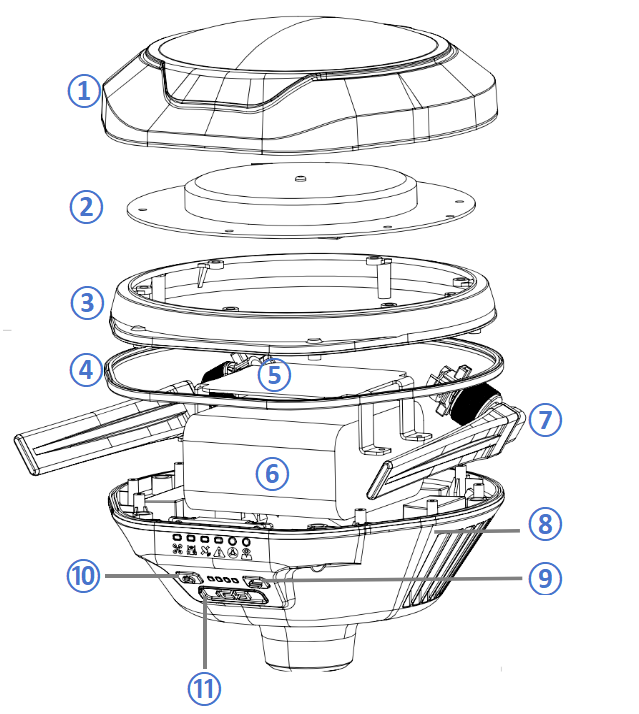

Компоненты станции SuperLink
- Крышка антенны базовой станции
- GNSS антенна для геодезии с поддержкой всех частот
- Внутренний защитный корпус базовой станции
- Прижимная пластина аккумуляторной батареи базовой станции
- Аккумуляторная батарея базовой станции
- Антенная сборка
- Нижняя оболочка базовой станции
- Кнопка переключения режима
- Кнопка включения/выключения питания
- Порт зарядки
Включение/выключение питания/проверка уровня заряда батареи
Включение питания: В состоянии выключения питания нажмите и удерживайте кнопку питания до тех пор, пока индикатор уровня заряда батареи не начнёт мигать, затем коротко нажмите кнопку питания, пока индикатор мигает, чтобы включить устройство.
Выключение питания: В состоянии включённого питания коротко нажмите кнопку питания. Индикаторы начнут мигать. Удерживайте кнопку питания, пока индикаторы мигают, чтобы выключить устройство.
Проверка уровня заряда батареи: Коротко нажмите кнопку питания один раз в состоянии выключения питания, чтобы проверить уровень заряда батареи.
Сопряжение
1. Сопряжение пульта управления с БПЛА
В приложении EAVISION SmartFarm 70 на пульте управления перейдите в раздел "Управление устройствами" - "БПЛА", нажмите "Начать сопряжение", затем коротко нажмите кнопку сопряжения на основном блоке БПЛА. Или удерживайте индикатор в верхнем левом углу пульта управления до тех пор, пока индикатор не начнёт мигать красно-зелёным чередующимся светом, затем коротко нажмите кнопку сопряжения на основном блоке БПЛА.
2. Сопряжение базовой станции с пультом управления
После сопряжения пульта управления с БПЛА удерживайте кнопку питания базовой станции SuperLink. Когда индикатор RC начнёт мигать красно-зелёным чередующимся светом, нажмите "Начать сопряжение" на пульте управления (путь: "Управление устройствами - Станция SuperLink - Подключение и сопряжение").
Переключение режима
Удерживайте кнопку переключения режима. Когда индикатор состояния режима начнёт мигать, коротко нажмите кнопку переключения режима, чтобы переключиться на требуемый режим. Дождитесь, пока индикатор состояния перестанет мигать и начнёт гореть постоянно.
- Во время процесса сопряжения переключение режима невозможно.
- Во время процесса сопряжения устройство нельзя выключить.
Световая индикация базовой станции SuperLink
Таблицу можно прокручивать по горизонтали.
Свет БПЛА | |
|---|---|
Красный свет мигает | Инициализация цифровой передачи изображения или аномалия |
Зелёный индикатор горит постоянно | Станция SuperLink сопряжена и подключена к беспилотному летательному аппарату |
Зелёный индикатор мигает | Станция SuperLink сопряжена, но не подключена к беспилотному летательному аппарату |
Свет пульта управления | |
Красный свет мигает | Инициализация цифровой передачи изображения или аномалия |
Зелёный индикатор горит постоянно | Станция SuperLink сопряжена и подключена к пульту управления |
Зелёный индикатор мигает | Станция SuperLink сопряжена, но не подключена к пульту управления |
Красно-зелёное чередующееся мигание | Станция SuperLink находится в процессе сопряжения |
Свет DGPS | |
Зелёный свет мигает быстро (10 Гц) | Инициализация модуля RTK |
Зелёный свет мигает медленно (1 Гц) | Поиск спутников / режим GNSS |
Зелёный индикатор горит постоянно | Режим RTK |
Индикатор STATUS (состояние) | |
Зелёный свет мигает быстро (10 Гц) | Инициализация устройства |
Зелёный свет мигает медленно (1 Гц) | Процесс выравнивания |
Зелёный индикатор горит постоянно | Нормальная работа. |
Реле/Базовая станция/Сигнальный огонь | |
Зелёный индикатор мигает | Подтверждение режима в процессе |
Зелёный индикатор горит постоянно | Реле/Базовая станция/Режим сигнального огня |
Освещение для картографирования | |
Зелёный индикатор мигает | Подтверждение режима в процессе |
Зелёный индикатор горит постоянно | Режим картографирования |
Порядок работы
- Включите базовую станцию SuperLink
- Сопрягите пульт управления с БПЛА
- Сопрягите пульт управления с базовой станцией SuperLink
- Переключите режим (режим базовой станции установлен по умолчанию, и режим не сохраняется после выключения питания)
Перевод AGI Systems по руководству производителя.
