Руководство по эксплуатации J150EVO

Зарядное устройство с охлаждением

Обзор

Интеллектуальный аккумулятор оснащена зарядным устройством с функцией теплоотвода EAV-CHG70, которое может полностью зарядить батарею за 9 минут. Время работы покрывает время зарядки, реализуя «две батареи и одно зарядное устройство для удобного цикла». Зарядное устройство с функцией теплоотвода и встроенной системой защиты имеет множество интеллектуальных функций защиты, таких как защита от перегрева, перенапряжения, пониженного напряжения, короткого замыкания и блокировки вентилятора, чтобы обеспечить безопасность зарядки.

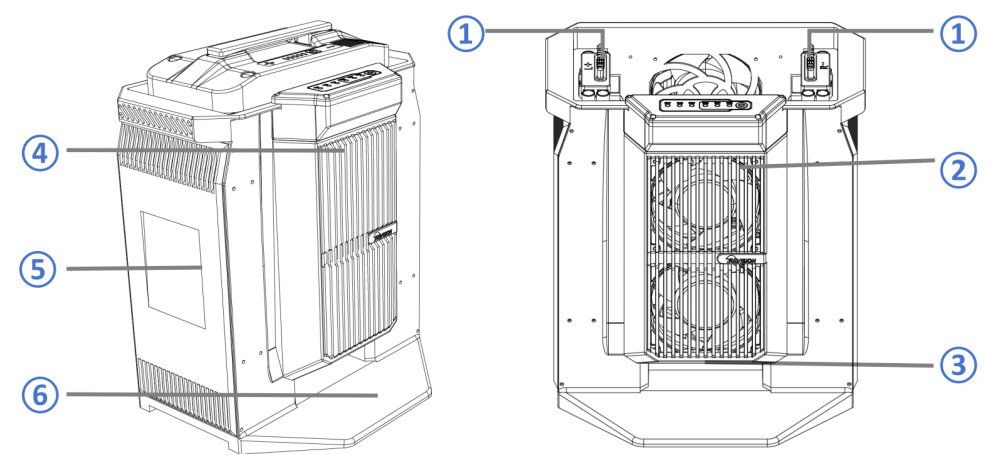

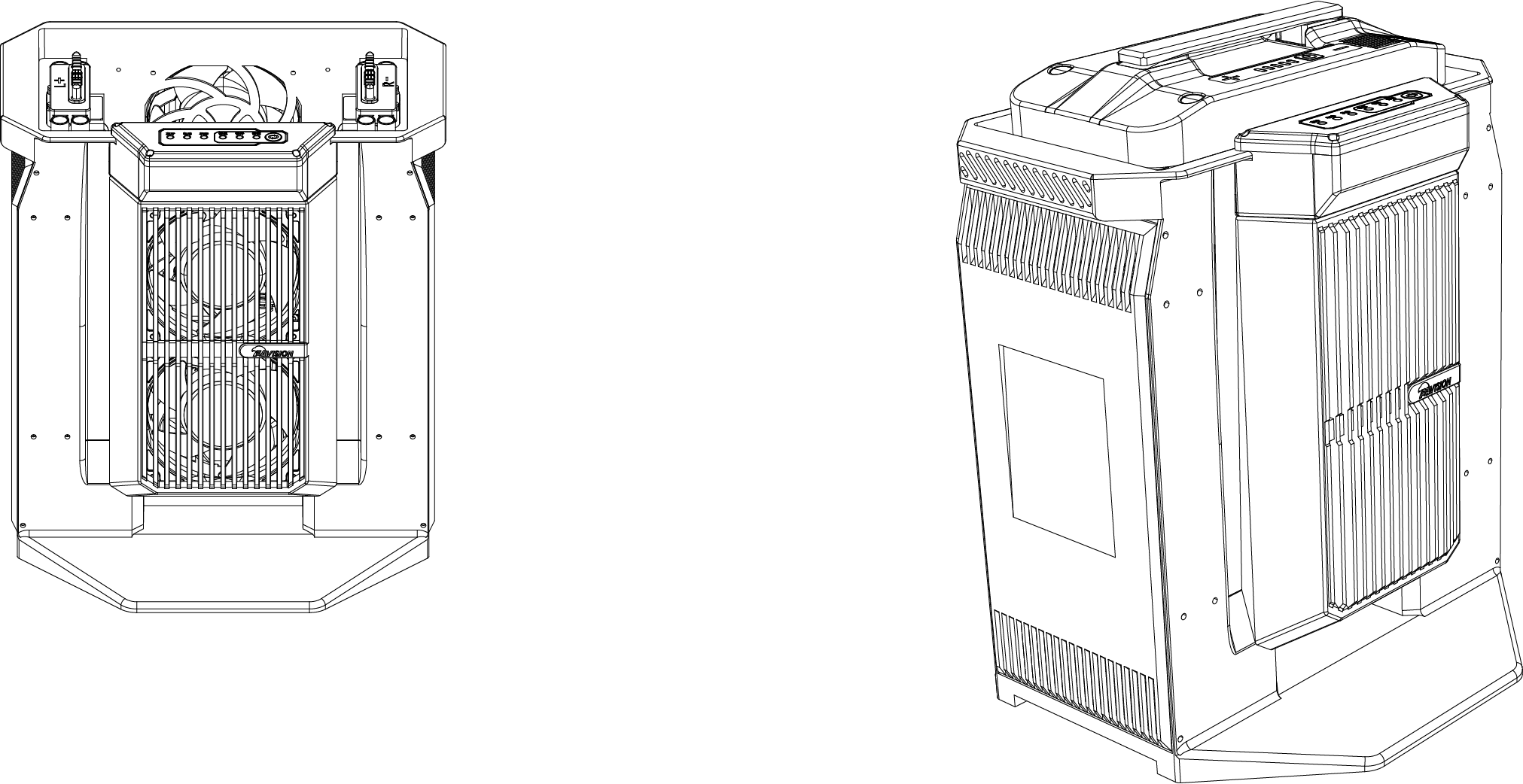

Компоненты зарядного устройства с функцией теплоотвода

1. Интерфейс выхода питания

(Положительный и отрицательный полюсы)

2. Контроллер зарядки
3. Встроенный вентилятор с функцией теплоотвода
4. Пылевой экран для входа переменного тока
5. Корпус зарядного устройства с функцией теплоотвода
6. Педаль с функцией опоры для ног

Индикатор состояния зарядки батареи

Светодиодный индикатор отображает состояние зарядки вставленной батареи.

1. Постоянно горящий жёлтый свет указывает на то, что зарядка не началась и батарея не обнаружена;
2. Мигает зелёный свет указывает на то, что зарядка выполняется;
3. Постоянно горящий зелёный свет указывает на то, что батарея полностью заряжена.

Индикатор неисправности

Светодиодный индикатор отображает состояние неисправности. Мигает красный свет указывает на наличие тревоги зарядного устройства или батареи.

• Когда сигнальный свет становится красным, немедленно прекратите зарядку и проверьте информацию о тревоге в приложении. Зарядку можно возобновить только после устранения неисправности и погашения красного света.

Использование зарядного устройства

Проверка перед использованием:

• Проверка внешнего вида

1. Проверьте, не повреждены ли контроллер зарядки и кабель ввода питания, и убедитесь, что кабель находится в нормальном состоянии.
2. Проверьте, не деформированы ли двойные контактные штыри контроллера зарядки.
3. Проверьте, не повреждены ли кабель питания генератора и розетка, а также нет ли деформации или блокировки посторонними предметами.

• Проверка при включении

1. После подключения к источнику питания проверьте, работает ли вентилятор нормально.
2. Убедитесь, что индикатор неисправности контроллера зарядки выключен. Состояние выключения указывает на то, что зарядное устройство прошло самопроверку.

Использование

1. Подключите разъём зарядного устройства с теплоотводом к сети, бытовой электросети или генератору.
2. Вставьте аккумуляторную батарею в зарядное устройство с теплоотводом для начала зарядки.
3. На стороне переменного тока зарядного устройства с теплоотводом предусмотрены два входных разъёма для питания. Для зарядки от сети и бытовой электросети необходимо использовать вилку на 16А, а для зарядки от генератора — промышленную вилку стандарта 32А.
4. В домашних условиях убедитесь, что розетка и электрическая цепь поддерживают мощность 5000 Вт. При зарядке от бытовой электросети строго запрещается использовать двойную вилку. Должна быть установлена вилка на 16А с сечением провода 2,5 мм², и зарядное устройство автоматически определит и примет режим зарядки с низкой мощностью 5000 Вт, чтобы избежать перегрузки бытовой электросети и возникновения опасности. При оставшейся ёмкости аккумулятора 30% время зарядки составляет примерно 20 минут.
5. Если используется генератор EAVISION мощностью 13000 Вт, подключите вилку генератора, и зарядное устройство с теплоотводом автоматически перейдёт на зарядку с мощностью 13000 Вт. При оставшейся ёмкости аккумулятора 30% время зарядки составляет примерно 9 минут.
6. После завершения зарядки сначала отключите аккумуляторную батарею, а затем кабель питания.

• Интерфейс зарядного устройства с теплоотводом может быть подключён к однофазной бытовой электросети, двухфазным цепям генератора или однофазному входному питанию генератора. При одновременном использовании двух разъёмов мощность зарядки суммируется.
• Перед подключением зарядного устройства убедитесь, что на каждом порте и входном жгуте проводов зарядного устройства нет явных дефектов, таких как засорение, повреждение, короткое замыкание или обрыв цепи.
• Перед зарядкой проверьте аккумуляторную батарею, чтобы убедиться, что на порте нет деформации, повреждений или засорений.
• При зарядке от бытовой электросети строго запрещается использовать двойную вилку. Должна быть установлена вилка на 16А с сечением провода 2,5 мм² для подключения к однофазному разъёму зарядного устройства с теплоотводом.

Индикация зарядного устройства с теплоотводом

Таблицу можно прокручивать по горизонтали.

Подключение приложения

Метод подключения приложения

При подключении зарядного устройства с теплоотводом к приложению держите зарядное устройство включённым, откройте канал подключения приложения и выберите подключение через Bluetooth.

На стороне пульта управления нажмите «Подключение устройства - Подключение зарядного устройства с теплоотводом» в приложении EAVISION SmartFarm 60 для просмотра соответствующей информации.

Индикатор Bluetooth

Светодиод указывает статус подключения Bluetooth.

1. Мигает зелёный свет указывает на ожидание подключения приложения;
2. Постоянно горящий зелёный свет указывает на подключение зарядного устройства к приложению.

Хранение и обслуживание зарядного устройства

1. После завершения зарядки или при неиспользовании зарядного устройства отключите кабель зарядки аккумулятора от зарядного устройства и кабель питания для обеспечения стабильной защиты.
2. При длительном хранении зарядного устройства держите его вдали от прямых солнечных лучей, дождя или влажной среды.
3. Храните зарядное устройство вдали от источников тепла, высоковольтных источников, воды, горючих газов, коррозионных веществ и других опасных предметов.
4. Регулярно очищайте теплоотводные отверстия зарядного устройства для обеспечения эффективности зарядки.
5. Регулярно проверяйте чистоту модуля питания. При наличии скопления пыли своевременно очищайте его для устранения потенциальных угроз безопасности.

Меры предосторожности

1. Входной порт переменного тока и вилка генератора находятся под высоким напряжением. Не прикасайтесь к ним руками.
2. Строго запрещается использовать изделие во время грозы и молний.
3. Во время процесса зарядки на месте должен находиться человек для наблюдения. Для обеспечения безопасности зарядки держите расстояние более 30 см между другими аккумуляторами и заряжаемым аккумулятором.
4. Изделие должен быть размещён на горизонтальной поверхности и не наклонён. Убедитесь, что вокруг него достаточно пространства для вентиляции (рекомендуется держать расстояние более 50 см от стен, источников тепла и оконных воздухозаборников) для обеспечения хорошей вентиляции во время работы продукта.
5. В случае пожара используйте порошковый огнетушитель. Использование жидкостного огнетушителя может привести к риску поражения электрическим током.
6. Запрещается вставлять для зарядки любые аккумуляторы, кроме аккумуляторов EAVISION. Не отключайте кабель питания во время процесса зарядки. После завершения зарядки своевременно извлеките аккумулятор.
7. Запрещается вставлять или извлекать аккумулятор во время его зарядки. В противном случае это приведёт к сбою зарядки, и жёлтый индикатор контроллера аккумулятора будет гореть постоянно. Необходимо подождать около 10 минут, чтобы зарядка вернулась в нормальный режим. Если аккумулятор был вставлен или извлечён во время зарядки, вы можете вручную выключить аккумулятор.

Перевод AGI Systems по руководству производителя.
